Gerando arquivos Gerber no Altium Designer

Este tutorial mostra como exportar arquivos Gerber e de furação no Altium Designer, no formato aceito para produção. Ao final há também o procedimento para exportar em ODB++, que é uma alternativa ao Gerber.

Gerar Conferir Verificar capacidade Solicitar orçamento

Sobre as telas. Este tutorial corresponde à interface mostrada nas imagens. Nomes de menus, comandos e a disposição das telas podem variar conforme a versão do software instalada — a sequência lógica das etapas, porém, é a mesma. Em caso de divergência, procure a função equivalente no seu ambiente ou entre em contato conosco.

Passo a passo

  1. Abra o projeto no Altium Designer e carregue a placa de circuito impresso na tela.

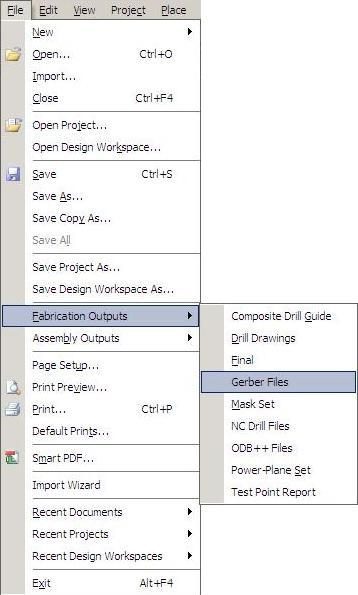

  2. Vá em File → Fabrication Outputs → Gerber Files.

    Menu File do Altium com Fabrication Outputs e Gerber Files
    Caminho de menu para a geração dos arquivos Gerber.

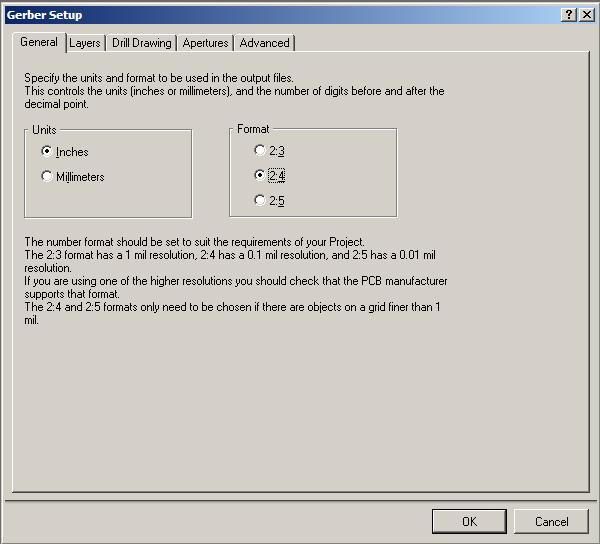

  3. Na caixa Gerber Setup, aba General, defina a unidade de medida e o formato numérico. Selecione Unit: Inches e Format: 2:4.

    O formato 2:4 define a resolução com que as coordenadas são gravadas. O mesmo formato precisa ser usado depois no arquivo de furação.

    Aba General da caixa Gerber Setup com unidade em Inches e formato 2:4
    Aba General: unidade em polegadas e formato 2:4.

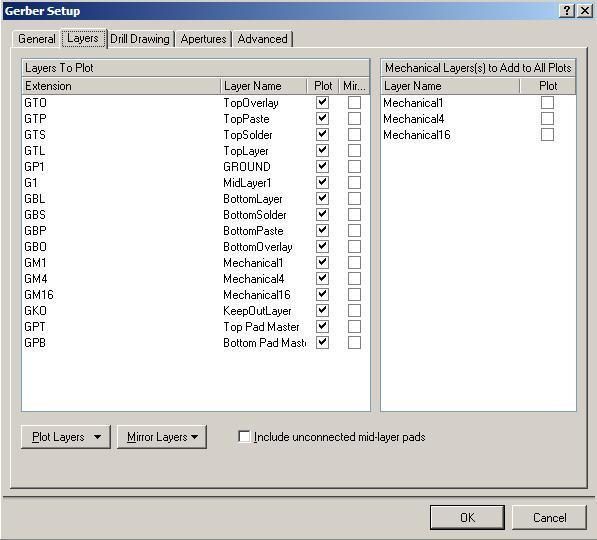

  4. Na aba Layers, selecione todas as camadas que devem ser geradas. Em placas multicamadas, inclua as camadas internas.

    Aba Layers da caixa Gerber Setup com a lista de camadas
    Aba Layers: seleção das camadas a exportar.

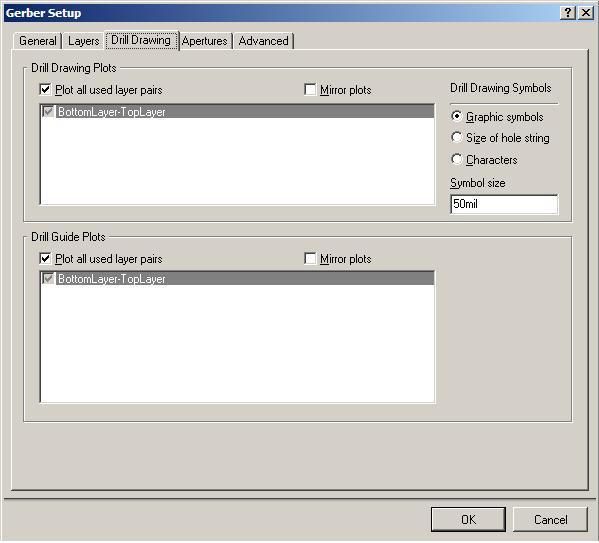

  5. Na aba Drill Drawing, mantenha o valor padrão do software.

    Aba Drill Drawing da caixa Gerber Setup
    Aba Drill Drawing com os valores padrão.

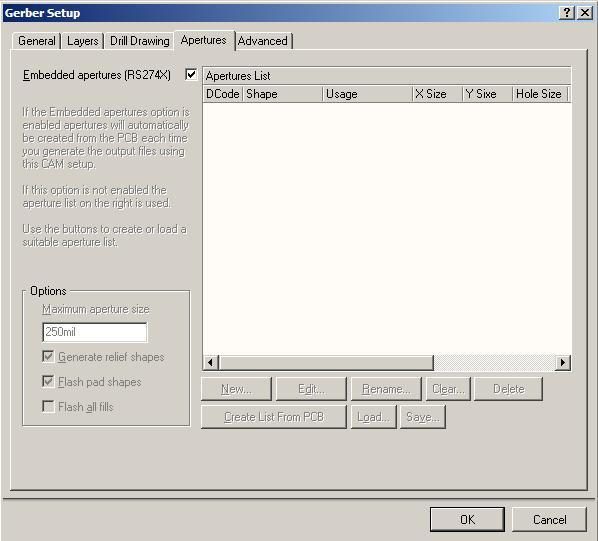

  6. Na aba Apertures, mantenha marcada a opção Embedded apertures. É ela que faz o arquivo sair no formato RS-274X.

    Sem as aberturas embutidas, o Gerber sai no formato antigo RS-274D e depende de um arquivo externo de aberturas para ser interpretado.

    Aba Apertures da caixa Gerber Setup com Embedded apertures marcado
    Aba Apertures com as aberturas embutidas habilitadas.
  7. Na aba Advanced, mantenha os valores definidos pelo software e clique em OK.

  8. Após a confirmação, aparecerá abaixo do menu um botão chamado Camtastic1.cam.

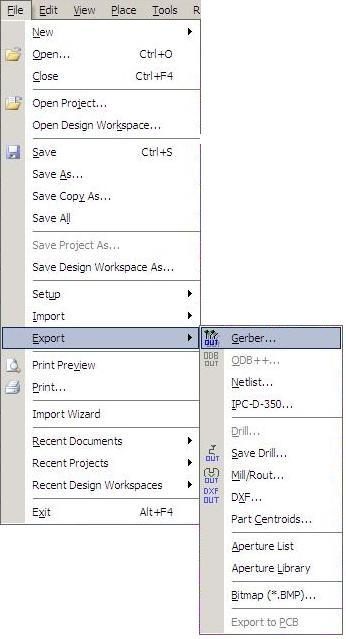

  9. Vá em File → Export → Gerber.

    Menu File do Altium com Export e Gerber
    Caminho de exportação dos arquivos Gerber.

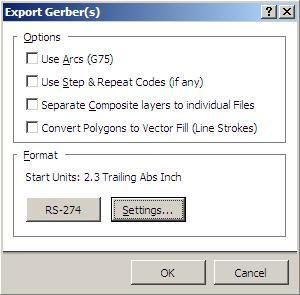

  10. Na janela que se abrir, clique em Settings.

    Janela Export Gerber(s) com o botão Settings
    Botão Settings na janela de exportação.

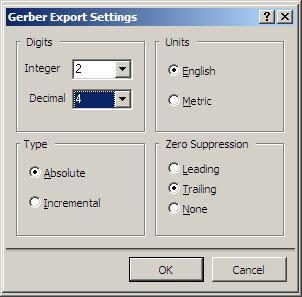

  11. No item Format, selecione 2:4 — o mesmo formato definido no passo 3. Mantenha os demais valores e clique em OK.

    Janela Gerber Export Settings com Integer 2 e Decimal 4
    Seleção do formato 2:4 na exportação.

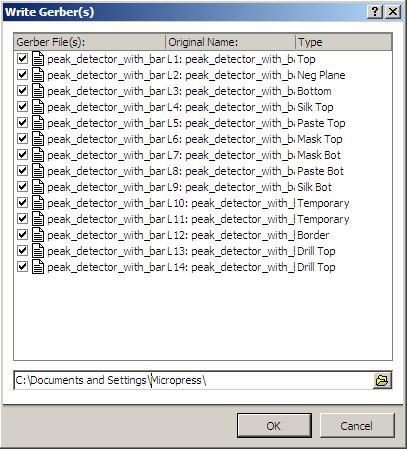

  12. Na janela Write Gerber, selecione os arquivos a exportar, informe a pasta de destino e confirme.

    Janela Write Gerber(s) com a lista de camadas e a pasta de destino
    Janela Write Gerber: seleção e destino dos arquivos.

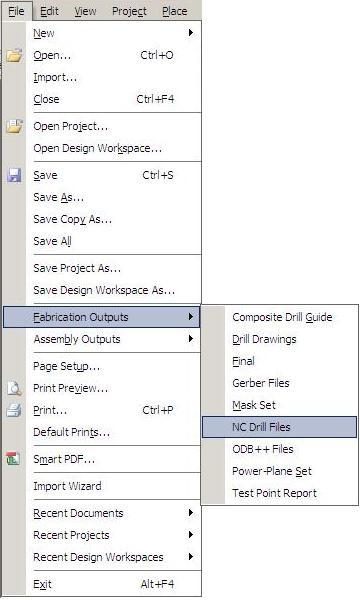

  13. Para gerar a furação, vá em File → Fabrication Outputs → NC Drill Files.

    Menu File do Altium com Fabrication Outputs e NC Drill Files
    Caminho de menu para o arquivo de furação.

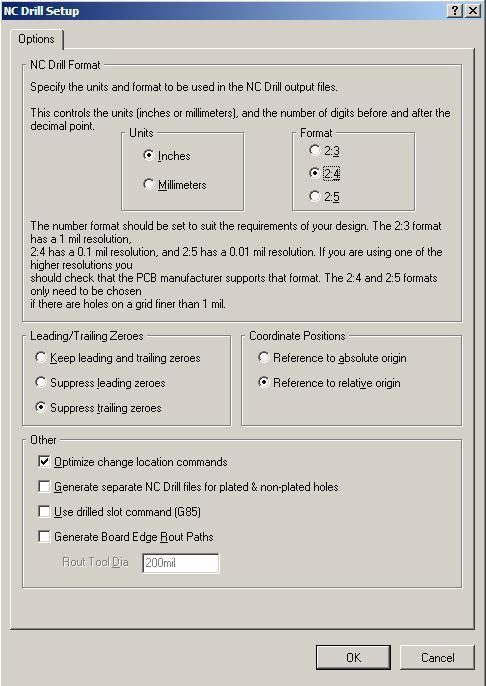

  14. Na janela NC Drill Setup, altere o campo Format para 2:4. Mantenha os demais valores e confirme.

    Este é o ponto em que o formato do furo precisa coincidir com o do Gerber. Formatos diferentes fazem os furos aparecerem deslocados na conferência.

    Janela NC Drill Setup com unidade em Inches e formato 2:4
    Janela NC Drill Setup com formato 2:4.

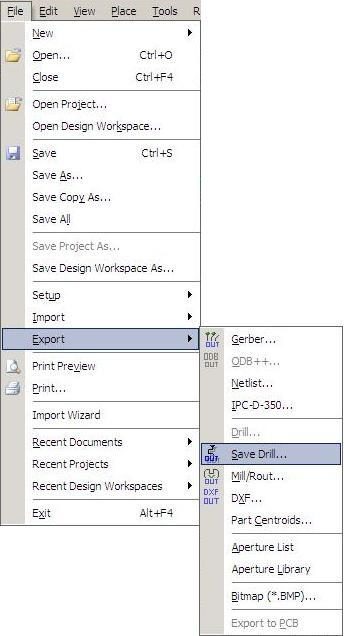

  15. Conclua a exportação da furação e salve os arquivos na mesma pasta dos Gerber.

    Menu File do Altium com Export e Save Drill
    Caminho de exportação do arquivo de furação.
    Janela Export Drill Data com a camada e as unidades
    Seleção da camada e das unidades da furação.
    Janela NC Drill Export Settings com Integer 2 e Decimal 4
    Formato numérico da furação, igual ao dos Gerber.
    Janela Import Drill Data com as unidades e a tabela de ferramentas
    Conferência das unidades e da tabela de ferramentas.

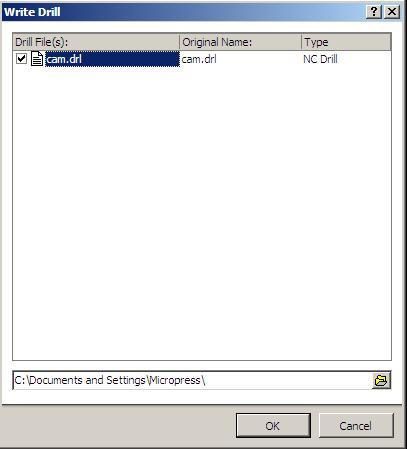

    Janela Write Drill com o arquivo cam.drl e a pasta de destino
    Gravação do arquivo de furação na pasta de destino.

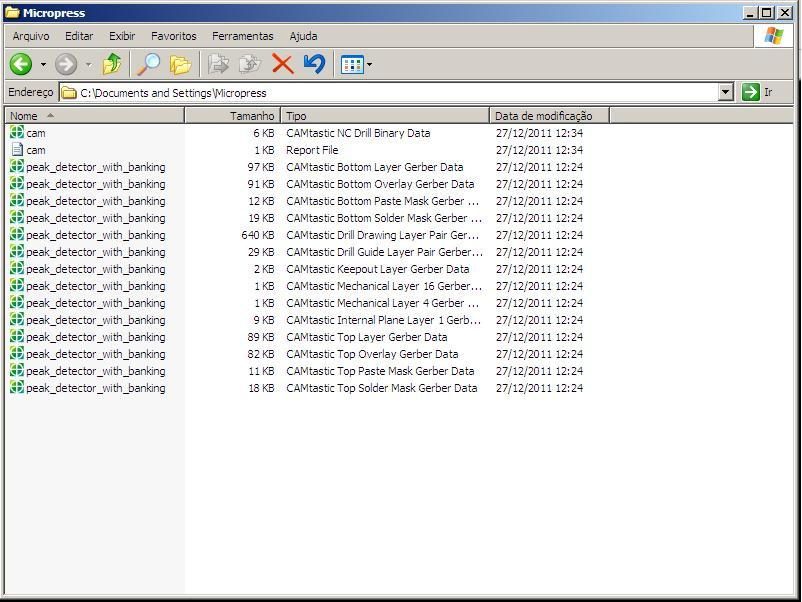

  16. Compacte a pasta com todos os arquivos gerados em um único zip.

    Pasta do Windows com os arquivos Gerber e de furação gerados
    Conjunto de arquivos pronto para envio.

Exportando em ODB++

O ODB++ é um formato alternativo ao Gerber que reúne, em uma única estrutura de pastas, as camadas, a furação e as informações de montagem. Como não exige a montagem manual de cada camada, reduz a chance de uma camada ficar de fora do conjunto.

A Micropress aceita ODB++ como formato de produção, em pé de igualdade com o Gerber RS-274X e o Gerber X2.

Fonte: Capacidade Técnica Padrão / Requisitos para Layout e Especificação de PCI — documento CP, revisão 18, publicado em 08/01/2025 pela Micropress. Cópia controlada. Confirme a revisão vigente com o setor comercial antes de especificar.

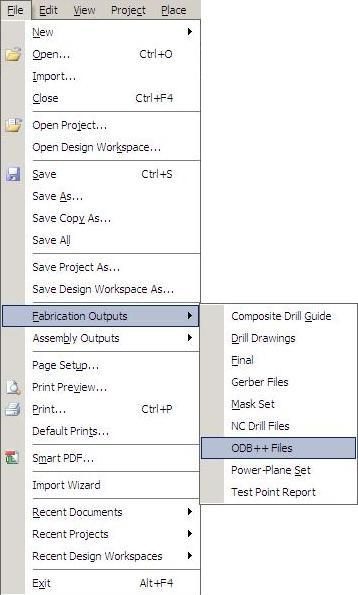

  1. Com a placa aberta, vá em File → Fabrication Outputs → ODB++ Files.

    Menu File do Altium com Fabrication Outputs e ODB++ Files
    Caminho de menu para a exportação em ODB++.

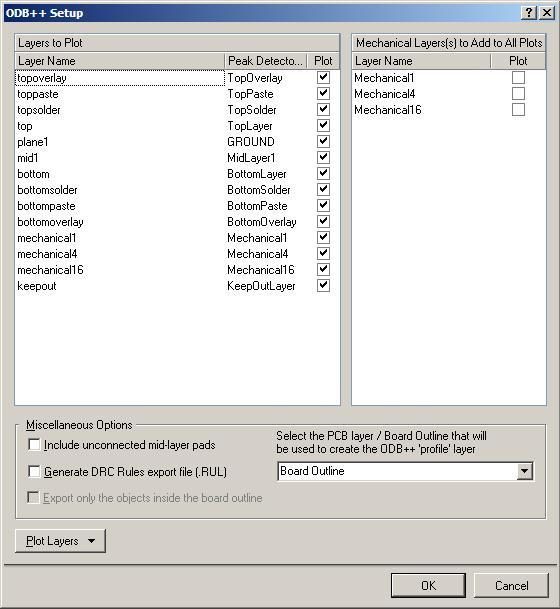

  2. Na caixa ODB++ Setup, selecione todas as camadas a gerar e mantenha os demais valores. Confirme.

    Caixa ODB++ Setup com as camadas a exportar
    Caixa ODB++ Setup com as camadas selecionadas.

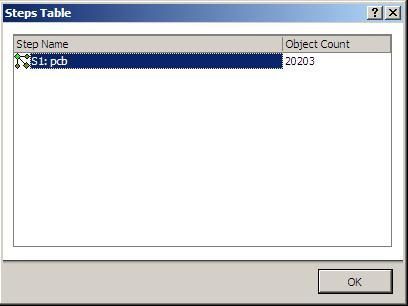

  3. Na janela Steps Table, confirme.

    Janela Steps Table com o step S1: pcb
    Janela Steps Table.

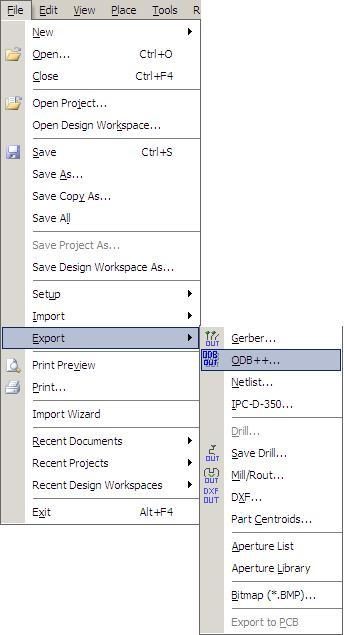

  4. Vá em File → Export → ODB++.

    Menu File do Altium com Export e ODB++
    Caminho de exportação do ODB++.

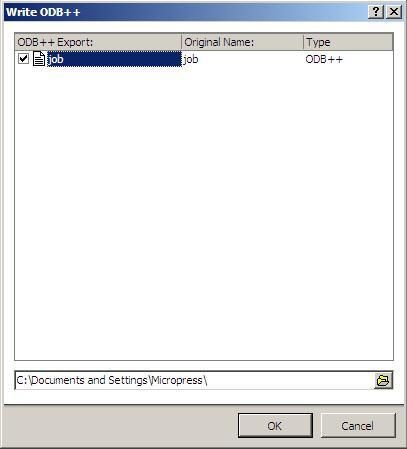

  5. Na janela Write ODB++, selecione o job, informe o destino e confirme.

    Janela Write ODB++ com o job e a pasta de destino
    Janela Write ODB++ com job e destino.

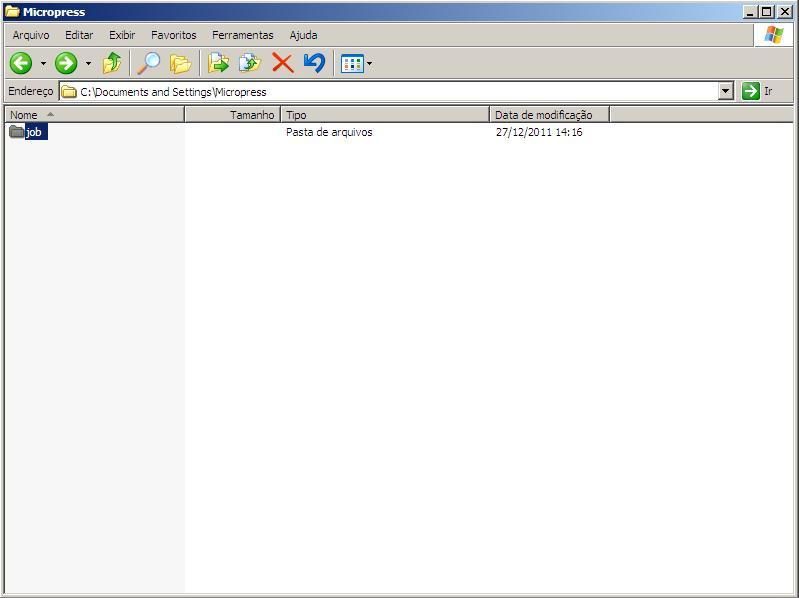

  6. Compacte a pasta do job em um único arquivo zip para envio.

    Pasta do Windows com a pasta job gerada pelo ODB++
    Estrutura de pastas do job pronta para compactar.

Antes de enviar

Gerado o conjunto de arquivos, três conferências valem o tempo que levam:

  1. Abra os Gerber num visualizador, separado do software de projeto. É a única forma de ver o que a fábrica vai ver. Se alguma camada abrir vazia ou deslocada, o problema está na exportação.
  2. Confira se o contorno está fechado na camada mecânica. É o contorno que define onde a fresa corta.
  3. Verifique se o formato numérico do Gerber e o do arquivo de furação coincidem. Quando divergem, os furos aparecem deslocados ou fora de escala.

A lista completa de verificações, com os valores de referência da Micropress, está na página Arquivos Gerber.

Formatos aceitos para produção: Gerber RS-274X, Gerber X2 ou ODB++, compactados em zip. Arquivos nativos de CAD não são aceitos.

Fonte: Capacidade Técnica Padrão / Requisitos para Layout e Especificação de PCI — documento CP, revisão 18, publicado em 08/01/2025 pela Micropress. Cópia controlada. Confirme a revisão vigente com o setor comercial antes de especificar.

Enviar para orçamento

Compacte todos os arquivos gerados em um zip e envie para comercial@micropress.com.br ou pela página de contato. Em caso de dúvida na exportação, o contato técnico é o mesmo.
