Este tutorial mostra como exportar arquivos Gerber e de furação no Autodesk Eagle, usando o CAM Processor, no formato aceito para produção.
Sobre as telas. Este tutorial corresponde à interface mostrada nas imagens. Nomes de menus, comandos e a disposição das telas podem variar conforme a versão do software instalada — a sequência lógica das etapas, porém, é a mesma. Em caso de divergência, procure a função equivalente no seu ambiente ou entre em contato conosco.
Passo a passo
Carregue o arquivo do circuito impresso.

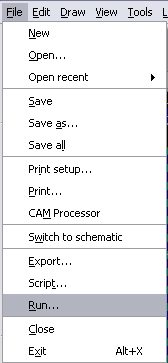

Vá em File → CAM Processor.
Abertura do CAM Processor a partir do menu File. Na janela do CAM Processor, preencha os campos de cada seção:
- Job — nome do arquivo Gerber a ser gerado. No campo Section, informe a camada. O campo Prompt deve ficar em branco.
- Output — no campo Device, selecione GERBER_RS274X. No campo File, indique onde o arquivo será salvo.
- Offset — mantenha X=0 e Y=0.
- Style — mantenha os valores padrão do software.

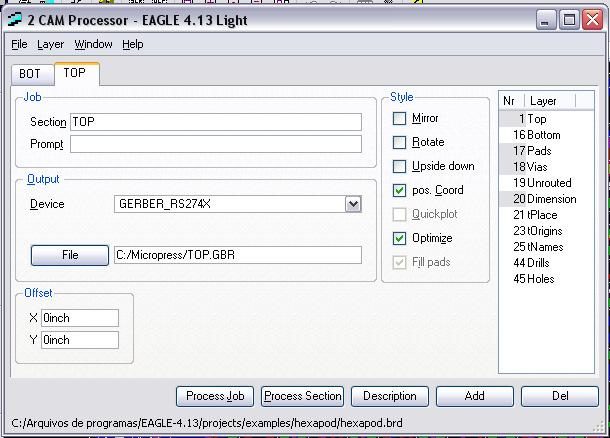

Janela do CAM Processor com as seções Job, Output, Offset e Style. Crie cada camada separadamente, clicando em Add e repetindo o preenchimento. Para cada camada, marque os itens correspondentes na tabela à direita:
Camada Extensão Habilitar Lado componentes *.TOP Top / Pads / Vias Lado solda *.BOT Bottom / Pads / Vias Máscara de solda *.BSM Bottom Mask / Pads / Vias Máscara de componentes *.TSM Top Mask / Pads / Vias Silk componentes *.TSI Top Silk Silk lado solda *.BSI Bot Silk Contorno *.BOR Board / Pads / Vias Furação *.NCD N/C Drill Quando todas as camadas estiverem criadas, clique em PROCESS JOB e feche a janela.

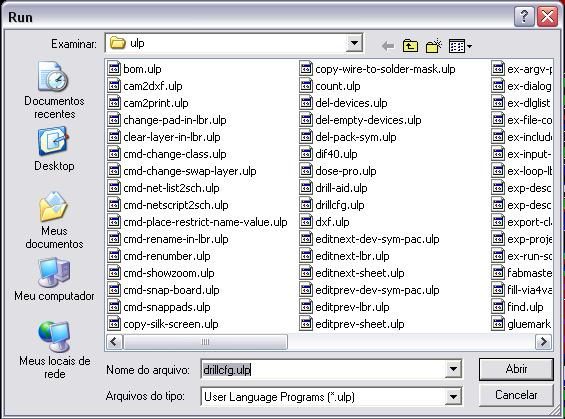

Para gerar o arquivo de furação, volte ao menu inicial, vá em File → Run e selecione o arquivo Drillcfg.ulp.
Seleção do script Drillcfg.ulp na janela Run. Na janela seguinte, escolha a unidade — inch ou mm. Serão listadas todas as brocas presentes no arquivo. Confirme.
Escolha da unidade do arquivo de furação. Salve o arquivo .DRL na mesma pasta dos demais arquivos gerados.

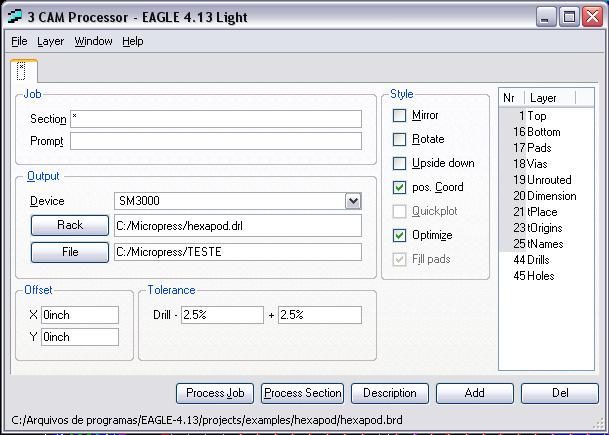

Geração do arquivo de furação a partir do rack de brocas. Volte ao menu File e abra novamente o CAM PROCESSOR para conferir o conjunto gerado.
Reabertura do CAM Processor para conferência.

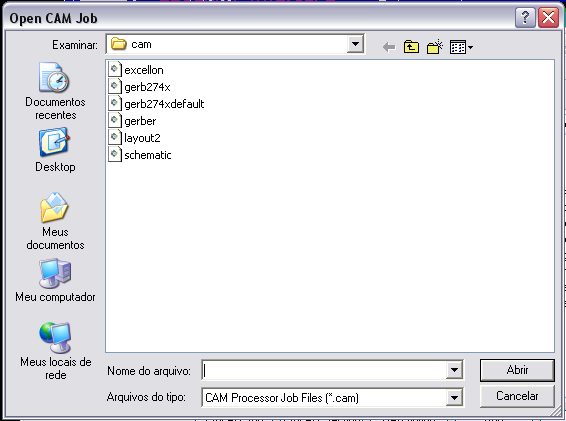

Seleção do job a conferir.

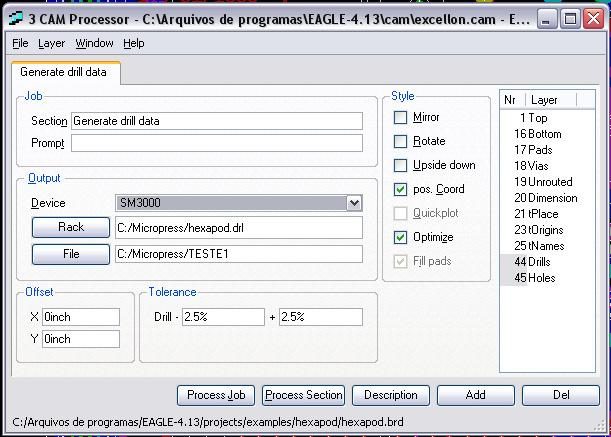

Conjunto de arquivos gerados, aberto para conferência. Compacte todos os arquivos gerados em um único zip.
Antes de enviar
Gerado o conjunto de arquivos, três conferências valem o tempo que levam:
- Abra os Gerber num visualizador, separado do software de projeto. É a única forma de ver o que a fábrica vai ver. Se alguma camada abrir vazia ou deslocada, o problema está na exportação.
- Confira se o contorno está fechado na camada mecânica. É o contorno que define onde a fresa corta.
- Verifique se o formato numérico do Gerber e o do arquivo de furação coincidem. Quando divergem, os furos aparecem deslocados ou fora de escala.
A lista completa de verificações, com os valores de referência da Micropress, está na página Arquivos Gerber.
Formatos aceitos para produção: Gerber RS-274X, Gerber X2 ou ODB++, compactados em zip. Arquivos nativos de CAD não são aceitos.
Fonte: Capacidade Técnica Padrão / Requisitos para Layout e Especificação de PCI — documento CP, revisão 18, publicado em 08/01/2025 pela Micropress. Cópia controlada. Confirme a revisão vigente com o setor comercial antes de especificar.Enviar para orçamento
Compacte todos os arquivos gerados em um zip e envie para comercial@micropress.com.br ou pela página de contato. Em caso de dúvida na exportação, o contato técnico é o mesmo.
