DFM é projetar a placa de forma compatível com o que a fábrica realmente consegue produzir. O software de projeto deixa você desenhar quase qualquer coisa; o processo tem limites físicos e químicos. Cada violação de DFM é um candidato a refugo, retrabalho ou nova rodada de projeto — e o custo cresce a cada etapa em que o erro passa despercebido.
O que é DFM, e por que economiza dinheiro
DFM é a sigla de Design for Manufacturing — projeto para fabricação. O problema que resolve é simples de enunciar: o CAD aceita uma trilha de 2 mil sobre cobre de 2 oz; a física da corrosão, não. O DFM existe para aproximar esses dois mundos.
Vale o esclarecimento, porque a sigla às vezes soa como limitação: DFM não significa restringir o projetista. Significa adaptar o projeto às capacidades reais do processo produtivo.
O retorno é direto. Refugo descoberto depois da montagem custa muito mais do que um furo corrigido no projeto. Por isso fábricas sérias rodam uma análise de DFM sobre os arquivos antes de produzir — para pegar os problemas enquanto ainda são baratos. E por isso consultar o fabricante ainda na fase de projeto costuma reduzir custo e prazo.
A verificação acontece na análise de arquivos do departamento de CAM, na entrada do projeto, antes de produzir. Quando a análise acusa um problema, ele volta ao cliente para correção, e a placa só entra em produção depois de resolvido.
Vale registrar a filosofia por trás disso: não é obrigação da fábrica encontrar erros de projeto do cliente. Mas a experiência de quem analisa milhares de arquivos acaba enxergando problemas que, se passassem, virariam prejuízo. Esse olhar é um valor que nenhuma especificação no papel entrega sozinha.
As cotas que definem o que cabe
Projetar dentro da capacidade exige conhecer a régua. Estes são os parâmetros que, na prática, determinam se um desenho é fabricável:
- Largura de trilha e isolação mínima, que variam conforme a espessura final do cobre
- Diâmetro mínimo de furo metalizado, e como ele muda conforme o material e a espessura da placa
- Espessura de cobre na parede do furo
- Anel anular — a largura de cobre que sobra em volta do furo depois da furação
- Aspect ratio — a relação entre a espessura da placa e o diâmetro do menor furo metalizado
- Clearance entre camada interna e parede de furo, que muda com o número de camadas
- Distância entre cobre e contorno fresado, e entre cobre e centro de vinco
- Aberturas de máscara de solda e a trave mínima entre ilhas
- Traço mínimo de legenda e distância à ilha
- Faixa de espessura final e dimensão máxima da placa
Os valores vigentes de cada um desses parâmetros estão publicados na página de Capacidade Técnica, que é atualizada conforme a revisão em vigor do CP. É a fonte a consultar antes de fechar o projeto.
Um lembrete que vale por toda a régua: largura mínima de trilha, espaçamento e diâmetro de furo variam conforme cada fabricante. Confirme sempre a régua do fabricante específico — e o que estiver fora do padrão costuma ser possível sob consulta.

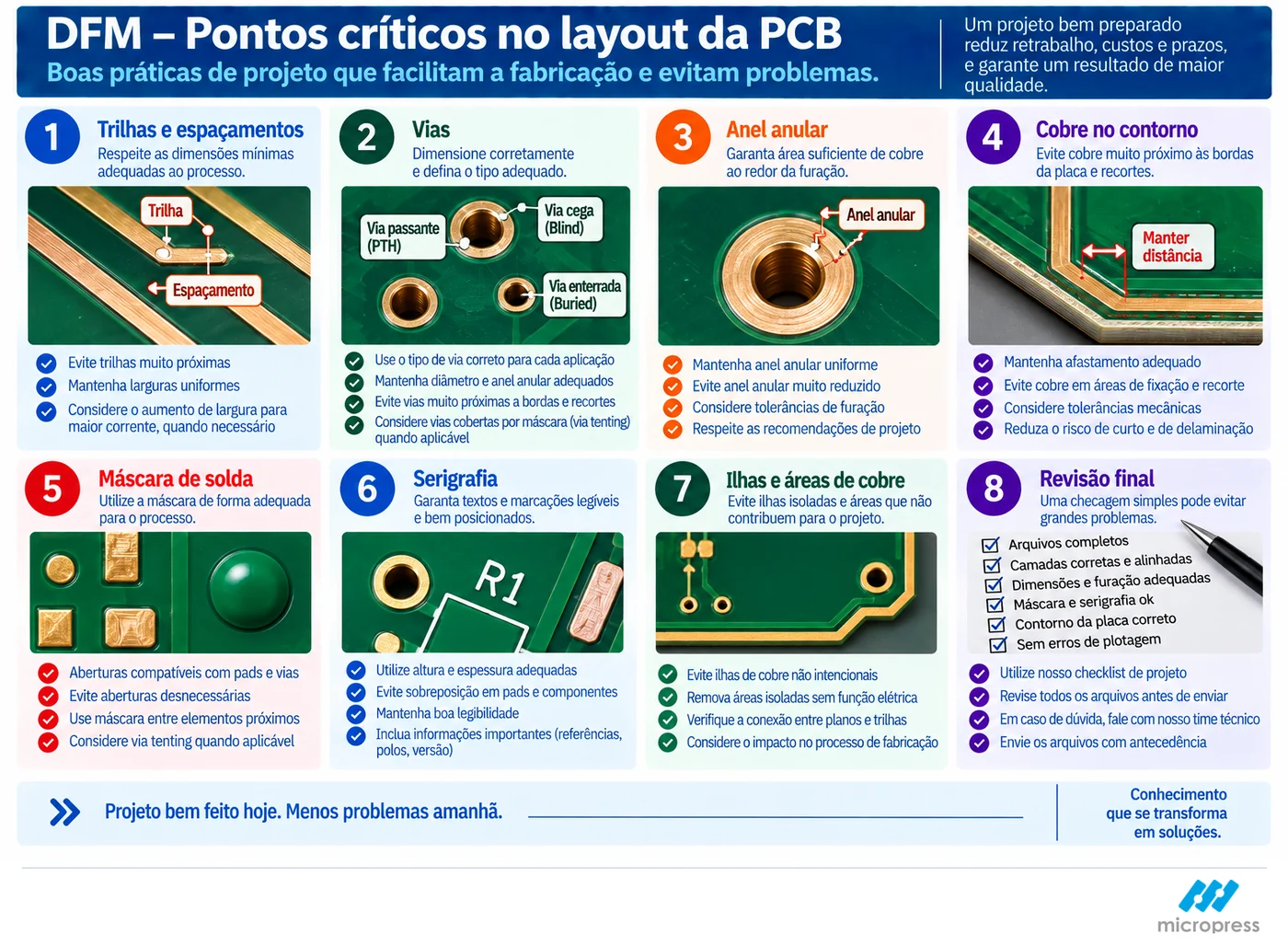

Os conceitos que mais geram refugo
Alguns parâmetros aparecem com frequência desproporcional nas análises de CAM. Vale entendê-los, não apenas consultá-los.
Anel anular
É a largura de cobre que sobra em volta do furo depois de furado. Se a ilha for pequena demais para o furo, qualquer desvio normal de furação rompe o anel — e a conexão se perde. É um dos defeitos mais traiçoeiros, porque pode passar despercebido e falhar em campo.
Aspect ratio
A relação entre a espessura da placa e o diâmetro do menor furo metalizado. Furo estreito e fundo demais gera metalização frágil: a solução química tem dificuldade de circular e depositar cobre uniformemente na parede. A placa passa nos testes e falha em ciclagem térmica, no campo.
Clearance de camada interna
Em multicamadas, o furo atravessa camadas internas que não deveriam ser conectadas a ele. Se a distância entre a parede do furo e o cobre interno for insuficiente, aparece curto ou trilha interna rompida — invisível por fora.
Cobre junto ao contorno e ao vinco
Fresa e vinco têm tolerância mecânica. Cobre muito próximo do contorno pode ser atingido pela fresa; cobre sobre a linha de vinco trinca quando a placa é destacada.
Os erros que mais chegam
Pela experiência de análise, estes são os que mais aparecem — e os que mais custam quando escapam:
- Furo que rompe uma trilha interna. Invisível por fora, enterrado entre camadas. Se não for pego na análise, só aparece como falha depois de montado.
- Furo no limite do aspect ratio. Metalização frágil que passa nos testes e falha em ciclagem térmica.
- Material errado para lead-free. FR-4 de baixo Tg numa montagem sem chumbo delamina no forno de refusão — e leva o lote inteiro de placas já montadas.
- Impedância sem stack-up definido. O circuito de alta velocidade simplesmente não funciona, e descobre-se isso com as placas na mão.
- Trilha de potência subdimensionada. Funciona na bancada, aquece e abre sob carga real.
- Pacote incompleto ou no formato errado. O mais barato da lista e o mais frequente: não quebra nada, só atrasa.
Checklist antes de enviar os arquivos

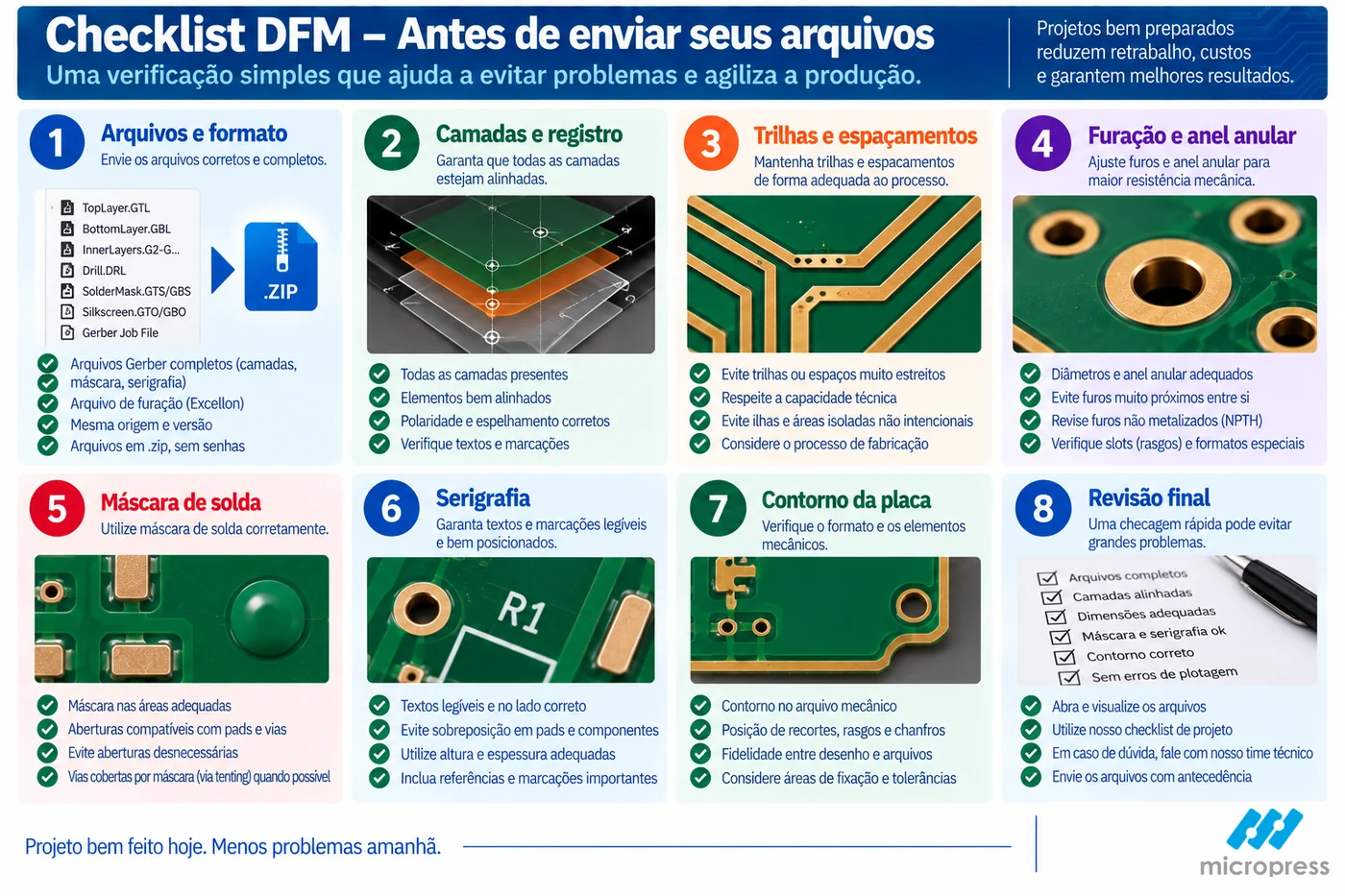

Os mesmos pontos, em uma folha que você pode imprimir e percorrer item a item antes de fechar o pacote.PDF de duas páginas, pronto para impressão. Sem cadastro.
Baixe o Checklist DFM MicropressUma passada rápida por estes pontos evita a maior parte do retrabalho:
- Trilhas e isolações dentro do mínimo, para a espessura de cobre que você especificou
- Furos dentro do diâmetro mínimo e do aspect ratio
- Ilhas dimensionadas com anel anular suficiente
- Camadas internas com clearance adequado aos furos
- Cobre afastado do contorno e das linhas de vinco
- Furos não metalizados declarados como tais
- Stack-up definido, se houver requisito de impedância
- Material compatível com o processo de montagem previsto
- Pacote completo, no formato aceito, com nota de fabricação
Os dois últimos itens têm páginas próprias: como montar o pacote de arquivos e a capacidade de fabricação.
Atenção do comprador. Consultar o fabricante durante o projeto é mais barato que corrigir depois. Um ajuste no desenho custa minutos; o mesmo problema descoberto na montagem custa placas, componentes e mão de obra. O melhor DFM é o que elimina o problema antes mesmo da primeira cotação.
Este conteúdo corresponde ao Capítulo 15 — DFM: projetar para fabricar (e não para refugar) do Guia Profissional — Produção e Especificação de Placas de Circuito Impresso, de Gilmar Aparecido de Souza, 1ª edição, 2026, ISBN 978-65-02-22524-0. Adaptado para leitura na web.
As cotas de capacidade citadas no livro remetem à revisão vigente à época da publicação. Os valores atuais estão sempre na Capacidade Técnica.
