Um mesmo erro de projeto custa coisas muito diferentes dependendo de onde é descoberto. Corrigido no projeto, custa minutos. Descoberto no campo, custa recall, garantia e reputação. A indústria resume isso na regra dos dez: a cada etapa que um defeito avança sem ser pego, seu custo de correção tende a multiplicar por dez.

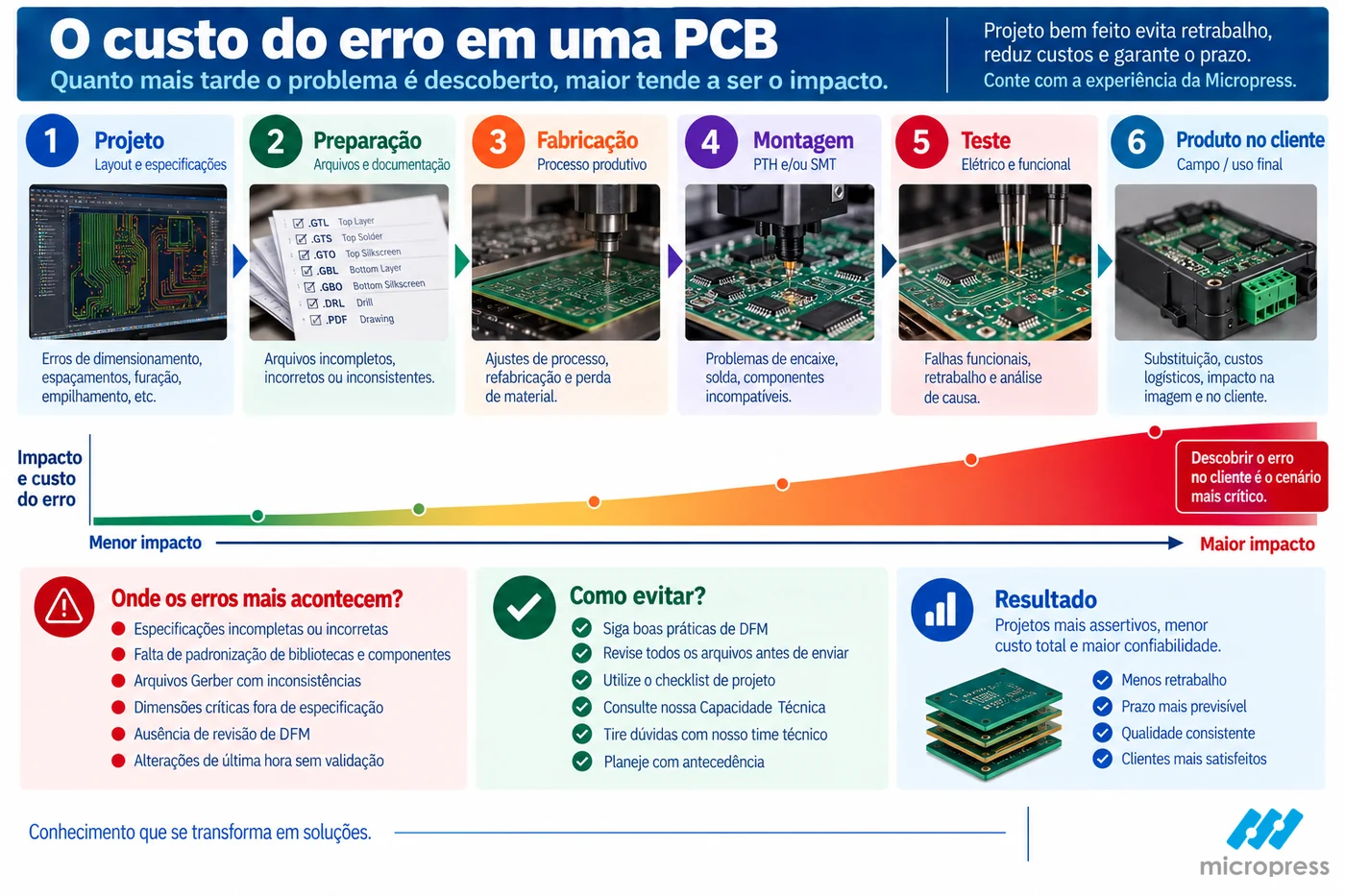

A regra dos dez: o custo cresce a cada etapa
Pense numa escada, do degrau mais barato ao mais caro:
- No projeto — você corrige com um clique. Custo: minutos.
- Na análise da fábrica (CAM) — volta para você ajustar antes de produzir. Custo: um e-mail e talvez um dia de prazo.
- Na fabricação — a placa já foi parcialmente feita; vira refugo e nova rodada. Custo: o lote de placas e o tempo.
- Na montagem — placas já povoadas com componentes são descartadas. Custo: placas, mais componentes, mais mão de obra.
- No campo — o produto falha no cliente final. Custo: recall, garantia e, o mais caro de todos, reputação.
É por isso que o DFM e a especificação caprichada não são burocracia. São o investimento mais barato do projeto inteiro.
A análise de CAM intercepta erros no degrau mais barato da escada — antes de virar lote, antes de virar montagem, antes de virar campo. Esse é o valor real de um bom fabricante: não é só fazer a placa, é impedir que o seu erro chegue caro.

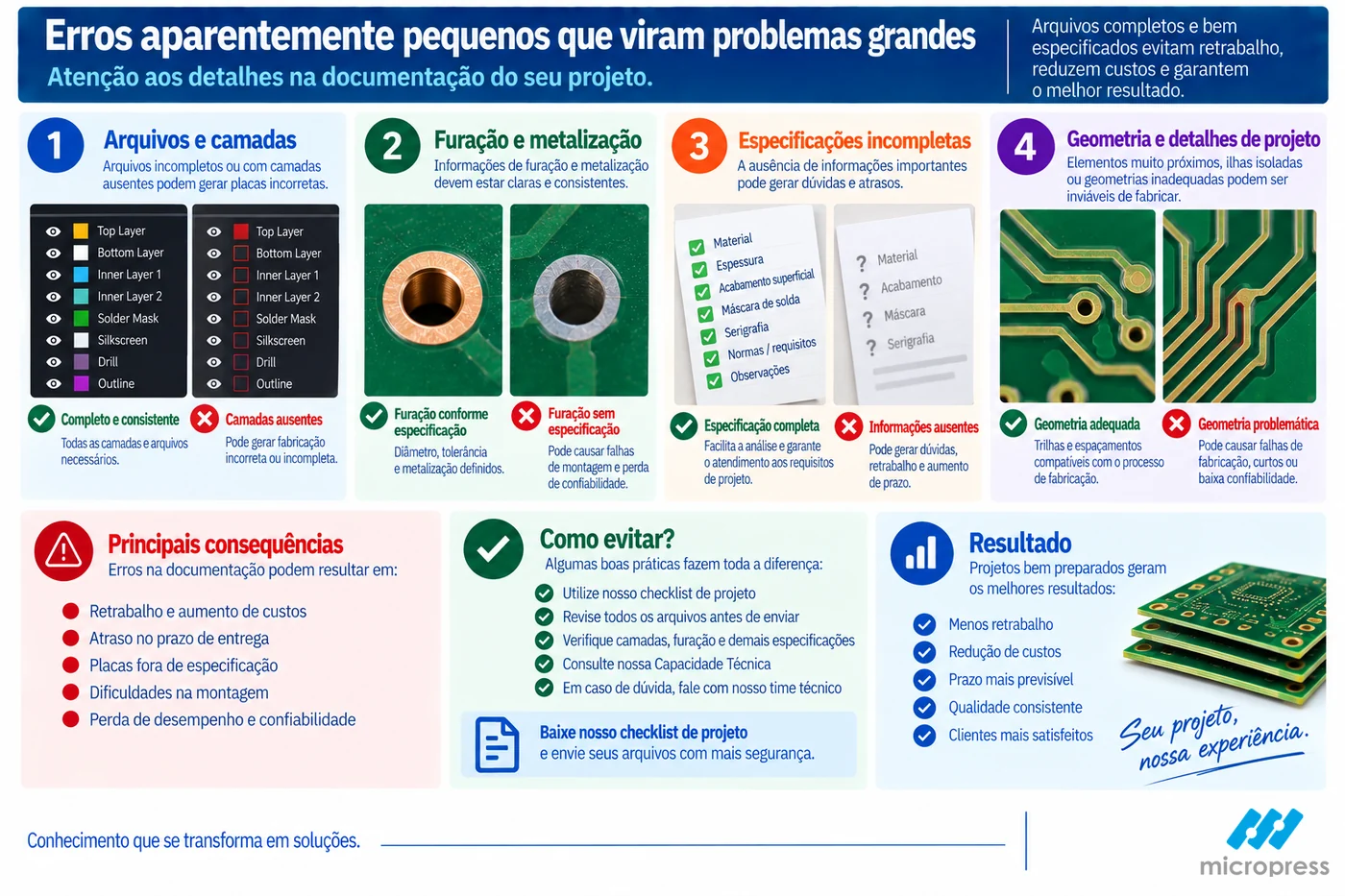

Os erros que mais sangram dinheiro
A conferência final que intercepta esses erros no degrau mais barato da escada.PDF de duas páginas, pronto para impressão. Sem cadastro.
Baixe o Checklist DFM MicropressNem todo erro custa igual. Estes são os que, pela experiência de fábrica, mais doem — justamente porque tendem a ser pegos tarde.
O furo que rompe uma trilha interna
Invisível por fora, enterrado entre camadas. Se não for pego na análise, só aparece como falha depois de montado. É o defeito mais traiçoeiro da lista, e o melhor argumento a favor da análise de DFM.
O furo no limite do aspect ratio
Furo estreito e fundo demais gera metalização frágil, que passa nos testes e falha em ciclagem térmica, no campo. Custo: garantia e confiança.
O material errado para lead-free
FR-4 de baixo Tg numa montagem sem chumbo delamina no forno de refusão — e leva o lote inteiro de placas já montadas. Um dos refugos mais caros possíveis.
A impedância sem stack-up definido
O circuito de alta velocidade simplesmente não funciona, e descobre-se isso com as placas na mão. Custo: nova rodada completa de projeto e fabricação.
A trilha de potência subdimensionada
Funciona na bancada, aquece e abre sob carga real. Falha de campo silenciosa.
O pacote incompleto ou no formato errado
O mais barato desta lista, e o mais frequente. Não quebra nada, só atrasa — e atraso, em produção, também é dinheiro.
Repare no padrão: os mais caros são os que escapam da análise e só se revelam na montagem ou no campo. Todos eram evitáveis no projeto.

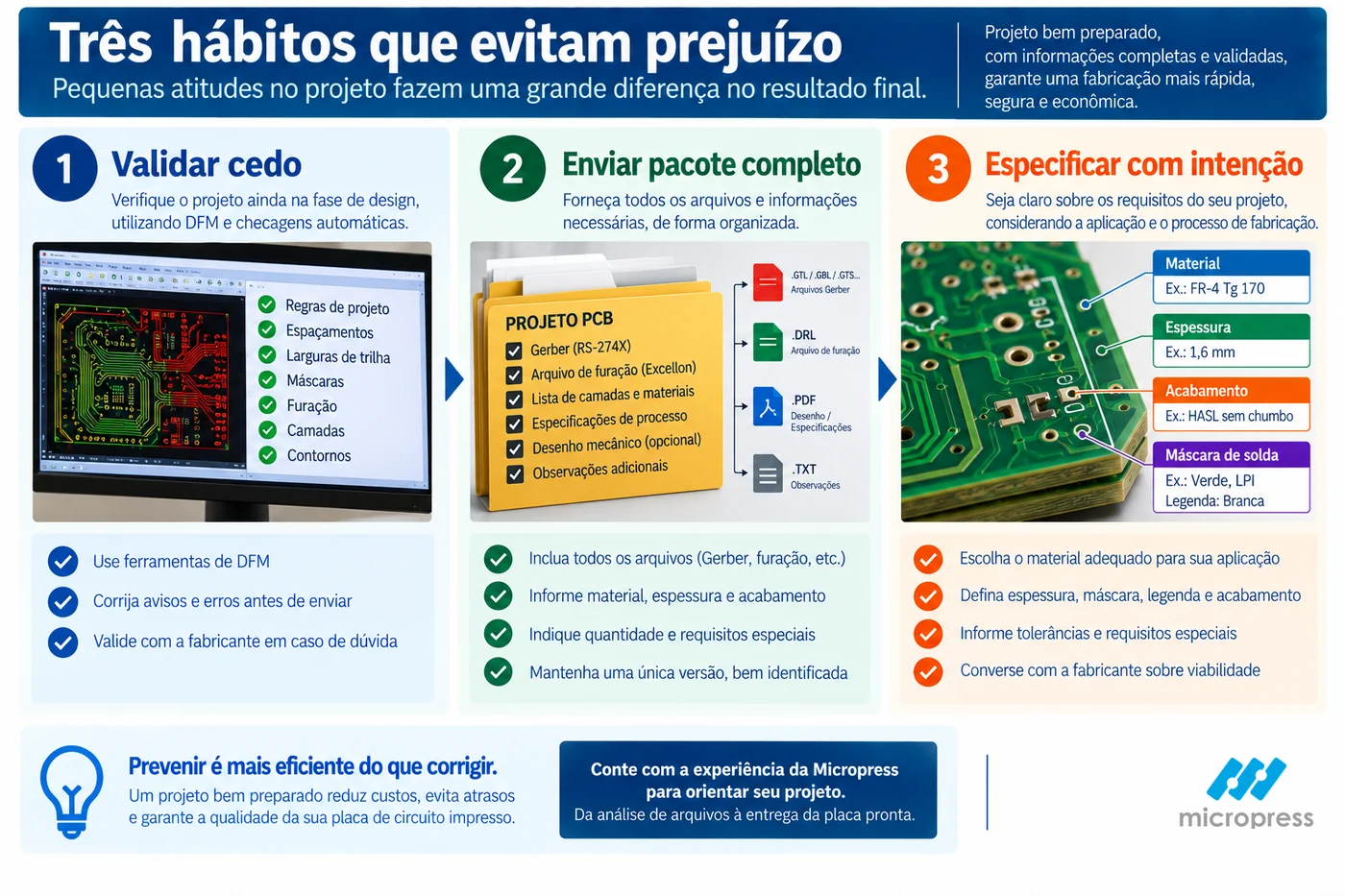

Os três hábitos que evitam quase tudo
1. Projete dentro da capacidade. Trilha, furo, anel, vinco, máscara — tudo dentro dos limites reais da fábrica. O checklist de DFM cobre os pontos, e os valores vigentes estão na Capacidade Técnica.
2. Envie o pacote completo, no formato certo. Todas as camadas, furação com os furos não metalizados declarados, nota de fabricação, em Gerber ou ODB++ compactado. A página de arquivos Gerber detalha o que entra.
3. Especifique com intenção. Classe IPC, material ciente do processo de montagem, tolerâncias, impedância. Nada deixado para a fábrica adivinhar.
Esses três hábitos interceptam praticamente todos os erros desta lista — e no degrau mais barato da escada.
A régua do profissional
Quem entende o processo especifica e compra melhor. A diferença aparece na pergunta que se faz diante de uma placa.
No começo, a pergunta é "isso funciona?". Depois de entender como a placa é feita, ela vira outra, mais completa: "isso se fabrica bem, barato e de forma confiável?"
Essa é a diferença entre quem trata a PCB como item de catálogo e quem a entende como o que ela é — um produto feito sob encomenda, etapa por etapa, no qual cada decisão de projeto reverbera em custo, prazo e confiabilidade.
Há ainda um ganho que vai além da conta: com o processo na cabeça, você passa a dialogar de igual para igual com o seu fabricante, perguntando o que importa, entendendo as respostas e decidindo em conjunto.
A ideia que resume tudo. Uma boa placa começa muito antes da fabricação. Ela começa nas decisões tomadas durante o projeto e na qualidade da especificação.
