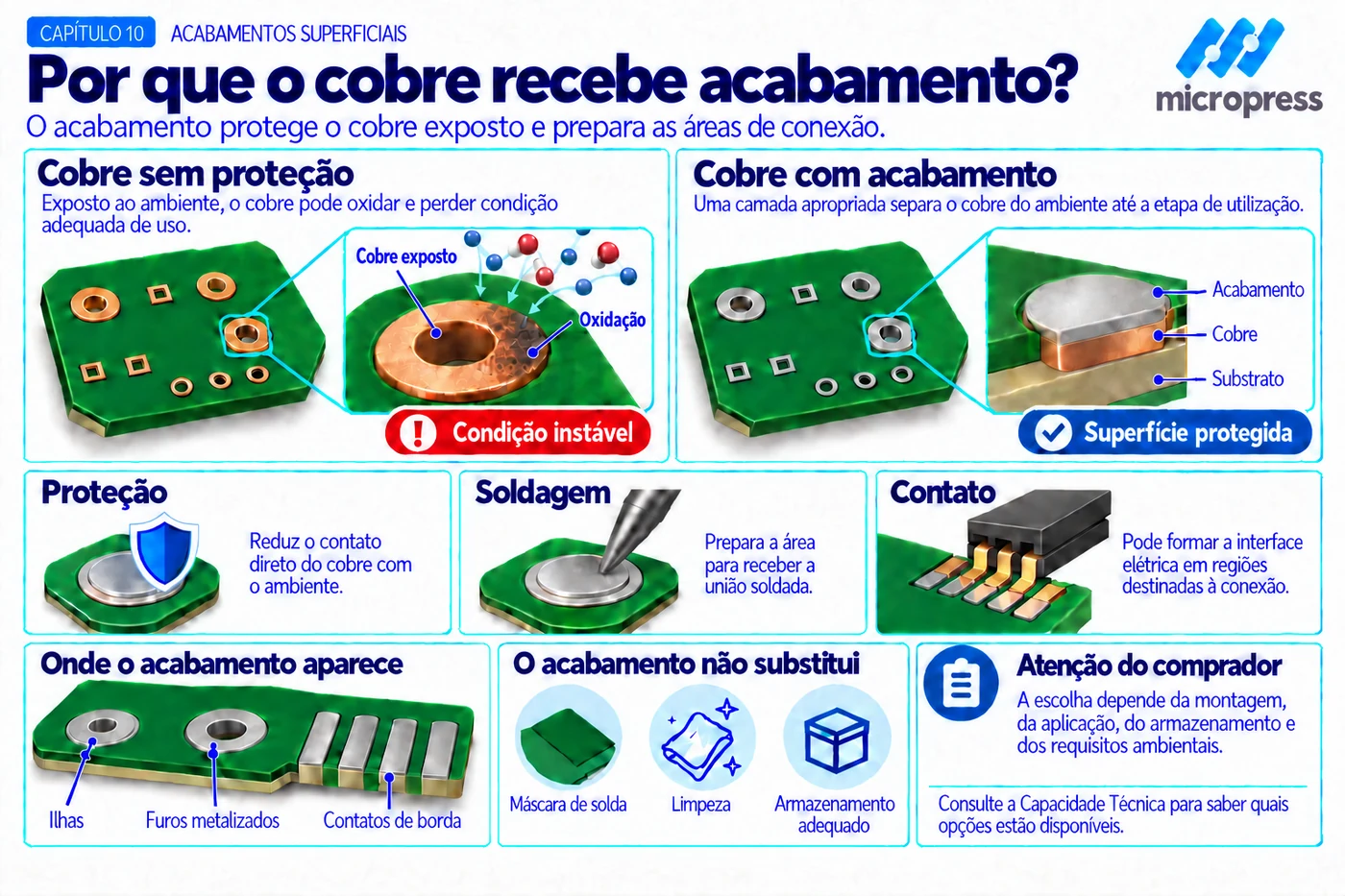

O cobre exposto não espera. Assim que ilhas e paredes de furo ficam à mostra, o cobre começa a oxidar — e cobre oxidado não solda bem. O acabamento superficial é a proteção que mantém essas áreas soldáveis e planas até a montagem. Não existe “o melhor acabamento”: existe o certo para cada aplicação, e escolher errado custa caro em soldabilidade, planaridade ou dinheiro.
1. O objetivo
O acabamento cumpre duas missões:
- Preservar a soldabilidade do cobre exposto até o momento da montagem — a chamada vida útil, ou shelf life;
- Oferecer a superfície certa para a tecnologia de montagem — em especial, planaridade para componentes de passo fino, como BGAs.
A escolha do acabamento afeta soldabilidade, planaridade, vida útil, número de ciclos de solda suportados e custo. São essas as variáveis que a tabela mais adiante organiza.
Vale desfazer uma confusão comum: o acabamento não melhora a qualidade da solda — ele apenas preserva a superfície soldável até a montagem. A qualidade da junta depende do processo de montagem e do projeto.
Na linha da Micropress, o acabamento vem depois da máscara de solda e da legenda — é uma das últimas etapas da placa, logo antes do acabamento mecânico e do teste.
2. As opções
HASL (Hot Air Solder Leveling, também chamado HAL). Imersão em solda fundida seguida de jatos de ar quente que nivelam e removem o excesso. Robusto, econômico e de boa soldabilidade — mas deixa a superfície menos plana e pode provocar pequenas diferenças de altura entre as ilhas, o que limita seu uso em passo muito fino e explica por que não é indicado para BGA. No Brasil, a versão tradicional, com estanho e chumbo (Sn/Pb), segue sendo a mais utilizada, justamente pelo custo; a versão lead-free, sem chumbo, atende à exigência RoHS, com custo mais alto que a tradicional — e também que o OSP.
ENIG (Electroless Nickel Immersion Gold). Uma camada de níquel coberta por uma fina camada de ouro de imersão. Oferece superfície plana, excelente para BGA e passo fino, boa vida útil e ótima soldabilidade. É também excelente para contatos elétricos de baixa corrente — razão pela qual muitos conectores o utilizam. Custa mais e exige controle de processo: o defeito conhecido como black pad ronda o níquel mal processado.
ENEPIG (ENIG com paládio). Acrescenta uma camada de paládio entre o níquel e o ouro. Ainda mais versátil, inclusive para wire bonding, com a contrapartida de custo mais alto.
Imersão prata. Superfície plana e boa soldabilidade a custo intermediário; exige manuseio e armazenamento cuidadosos, por ser sensível a manchas e a enxofre.
Imersão estanho. Plana e de bom desempenho, com vida útil mais curta e cuidados de armazenamento.
OSP (Organic Solderability Preservative). Um revestimento orgânico finíssimo sobre o cobre. Muito plano e de baixo custo, mas de vida útil mais curta e menos tolerante a múltiplos ciclos de solda. Por ser um filme orgânico delicado, convém evitar manuseio excessivo após a aplicação.
3. Tabela de decisão
| Acabamento | Planaridade | Passo fino / BGA | Vida útil | Múltiplas soldagens | Custo relativo |
|---|---|---|---|---|---|
| HASL Sn/Pb tradicional | Baixa | Limitado | Boa | Boas | $ |
| HASL lead-free | Baixa | Limitado | Boa | Boas | $$ |
| OSP | Alta | Bom | Curta | Limitadas | $ |
| Imersão estanho | Alta | Bom | Curta a média | Limitadas | $$ |
| Imersão prata | Alta | Bom | Média | Médias | $$ |
| ENIG | Alta | Excelente | Longa | Boas | $$$ |
| ENEPIG | Alta | Excelente | Longa | Boas | $$$$ |
Comparativo de mercado com valores qualitativos. Custo e prazo reais dependem da fábrica e do pedido.
4. Os acabamentos da Micropress

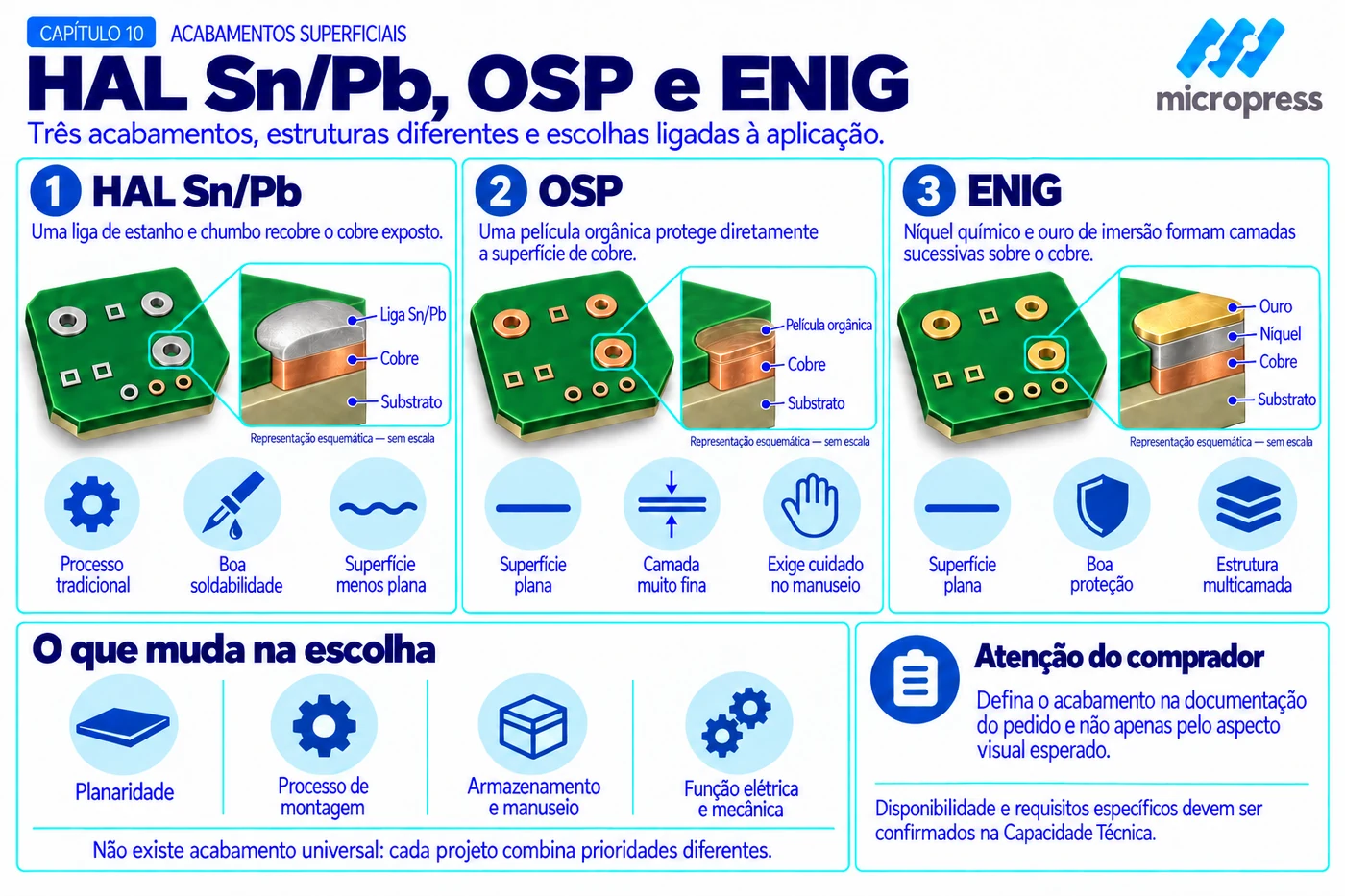

Na capacidade padrão vigente, a Micropress oferece quatro acabamentos superficiais: HAL Sn/Pb, OSP, ENIG e verniz soldável. Os demais acabamentos da tabela aparecem como referência de mercado, para o leitor conhecer as alternativas.
O HAL padrão da Micropress utiliza liga Sn/Pb. Caso o projeto exija conformidade RoHS, essa condição deve ser informada antes da cotação para avaliação do acabamento aplicável.

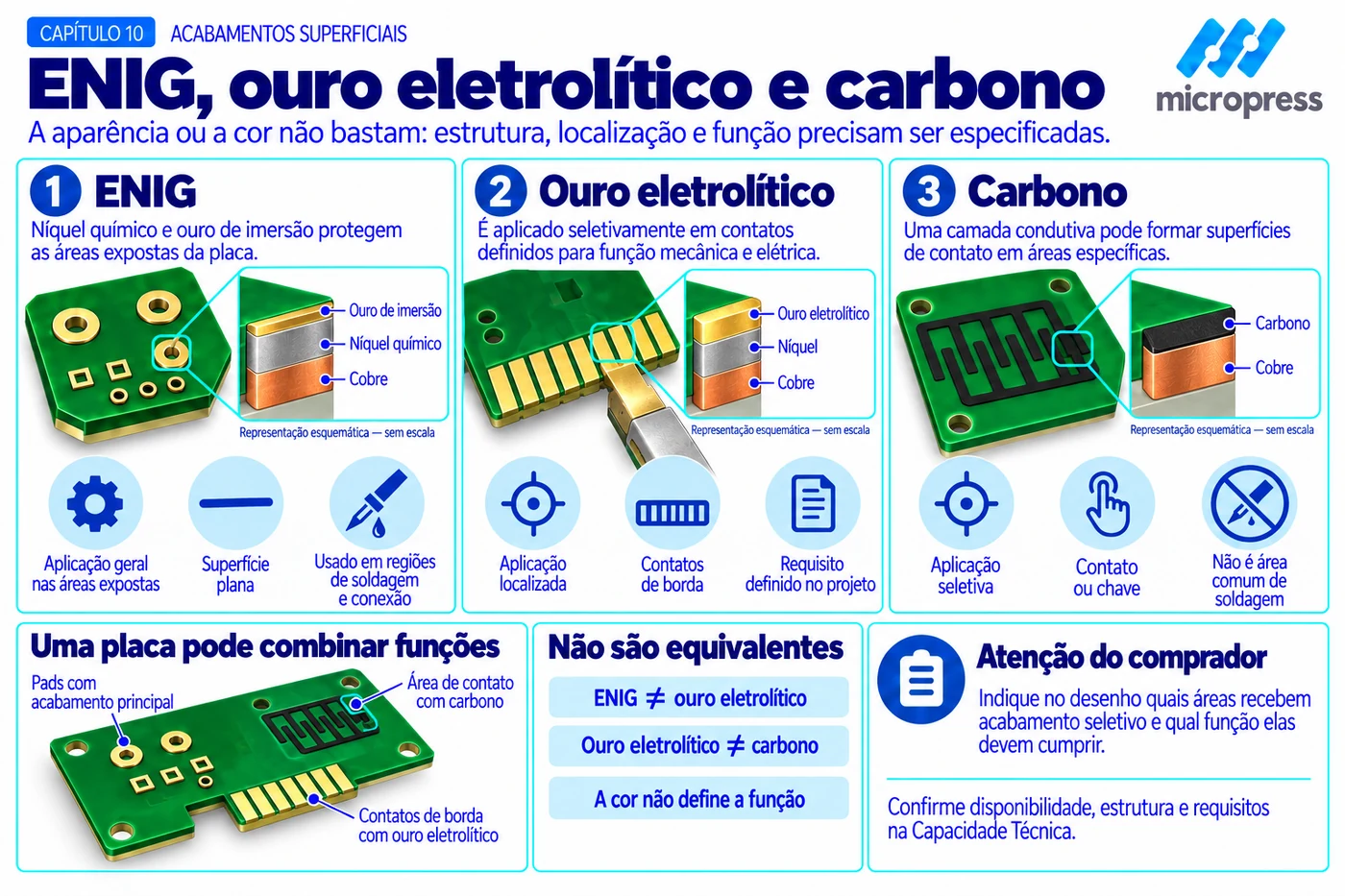

Acabamentos adicionais. Carbono, ouro eletrolítico para contatos e máscara destacável (peelable ou solder-out) formam uma categoria à parte: não substituem o acabamento superficial e são aplicados em áreas específicas da placa. As condições de cada um estão na Capacidade Técnica.
5. Como escolher
A lógica prática parte da aplicação:
- Tem BGA ou passo fino? Planaridade é mandatória → ENIG, ou ENEPIG se houver wire bonding ou exigência extra;
- Predomina furo passante e custo manda? HASL resolve com folga — tradicional (Sn/Pb) quando não há exigência RoHS; lead-free quando há — a disponibilidade vigente está na Capacidade Técnica;
- Precisa de plano a baixo custo, com montagem rápida e poucos ciclos? OSP, desde que a placa seja montada dentro da janela de vida útil;
- Quer plano a custo intermediário? Imersão prata ou estanho, atentando para o armazenamento.
Atenção do comprador. Acabamento se casa com logística de montagem. O OSP é ótimo e barato — desde que a placa vá para a linha logo; parada em estoque por meses, perde soldabilidade. Já o ENIG aguenta mais tempo guardado, mas custa mais. Especificar acabamento sem pensar em quando e como a placa será montada é uma economia que vira prejuízo.
Os acabamentos padrão e adicionais praticados pela Micropress, com suas condições, estão na Capacidade Técnica.
Com o cobre protegido
Com o cobre protegido, soldável e a placa já identificada, falta dar-lhe a forma final — recortá-la em seu contorno e prepará-la para a montagem. É o contorno e roteamento, o capítulo seguinte do Guia, ainda em preparação.
Este conteúdo corresponde ao Capítulo 10 — Acabamentos superficiais: manter o cobre soldável do Guia Profissional — Produção e Especificação de Placas de Circuito Impresso, de Gilmar Aparecido de Souza, 1ª edição, 2026, ISBN 978-65-02-22524-0. Adaptado para leitura na web.
