A legenda é a placa falando com quem a monta e a mantém. É a camada de marcações — referências de componentes, logotipos, avisos, dados de rastreabilidade — impressa sobre a máscara. Parece detalhe, mas uma legenda ilegível ou mal posicionada atrapalha a montagem, o reparo e a inspeção.
1. O objetivo
A legenda — também chamada notação de componentes ou silkscreen — traz para a superfície da placa as informações que orientam o uso:
- Referências de componentes — R1, C5, U3 —, que dizem ao montador o que vai onde;
- Marcações e logotipos — identificação do produto, polaridade, avisos;
- Rastreabilidade — o código de data ou de lote (date code, lot code), que permite rastrear quando e em que lote a placa foi fabricada. Na Micropress, a data é gravada no formato semana/ano (ss-aa). Dependendo da aplicação, também podem ser incluídos códigos Data Matrix ou QR Code para rastreamento automatizado.

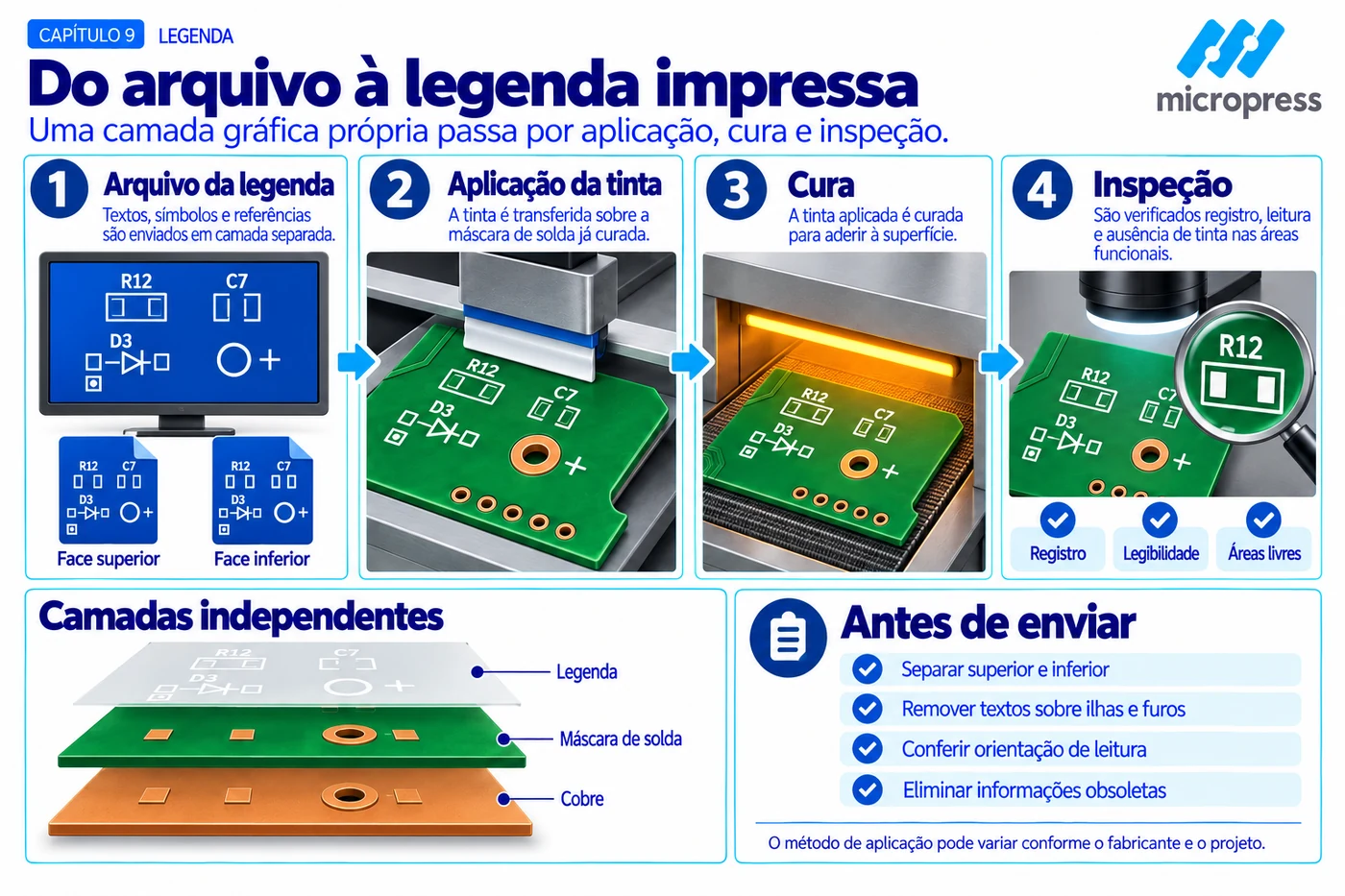

2. Métodos de aplicação
Há três formas principais de aplicar a legenda:
- Serigrafia — o método tradicional, por tela. Simples e econômico, com limites de resolução;
- Legenda fotográfica (photoimageable) — análoga à máscara fotográfica: aplicar, expor, revelar. Permite maior definição e registro, importante quando as marcações são pequenas e densas;
- Legenda por jato de tinta (inkjet) — impressão digital, direto dos dados, sem tela nem fotolito. Uma tinta branca curável por UV é depositada com precisão só onde o desenho pede. Dispensa ferramental, acelera a preparação e favorece protótipos e lotes pequenos, com boa definição.
A legenda fotográfica é o método da linha da Micropress.
3. O que faz uma boa legenda
- Legibilidade — texto pequeno demais ou tinta espalhada vira borrão inútil. A altura mínima das letras depende do processo: a serigrafia não reproduz textos extremamente pequenos, enquanto a legenda fotográfica permite marcações menores e mais nítidas;
- Registro — a marcação precisa cair ao lado do componente certo;
- Contraste — a cor da legenda deve destacar-se da máscara; branco sobre verde é o clássico, e por isso algumas empresas usam tinta amarela em placas pretas e tinta preta em placas brancas;
- Cura e aderência — a tinta precisa fixar bem, para não sair com manuseio ou limpeza.
4. O que evitar

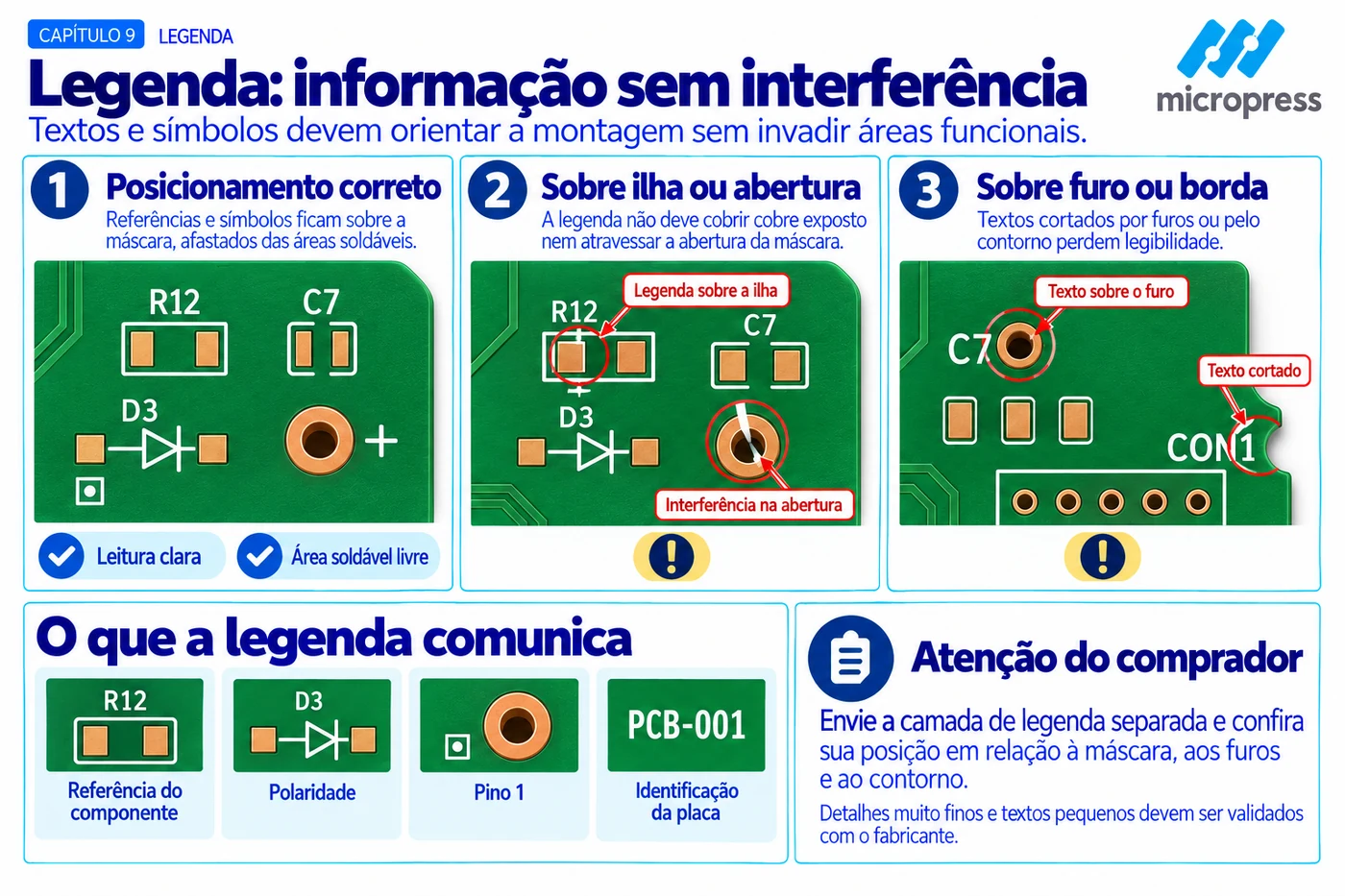

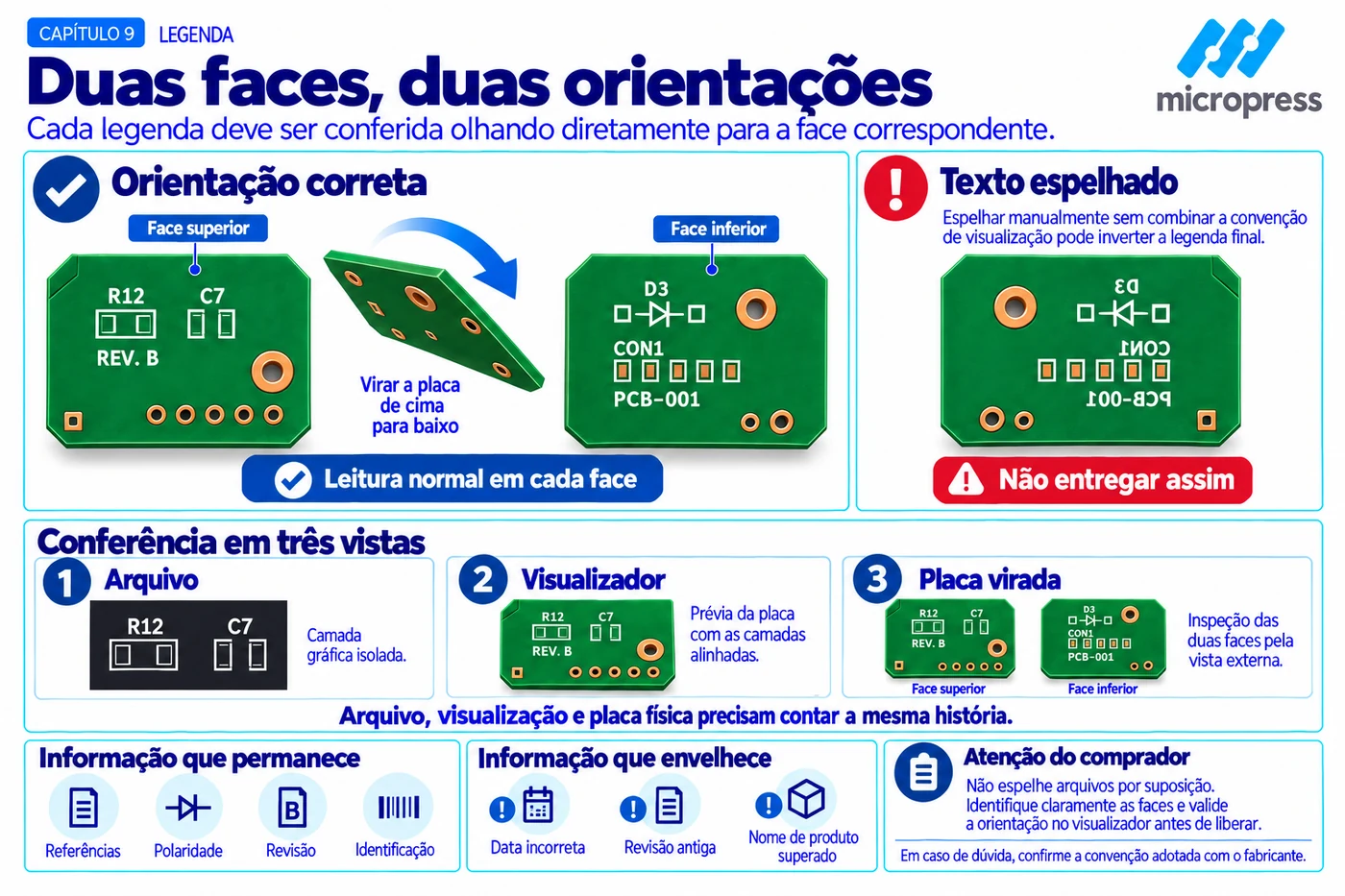

Atenção do comprador. O erro mais comum de legenda é deixá-la invadir áreas soldáveis — texto sobre ilhas ou furos. Tinta de legenda sobre uma ilha prejudica a solda. Mantenha a legenda fora dos pads e evite fontes minúsculas que o processo não consegue reproduzir com nitidez. Uma legenda bem planejada acelera a montagem e o reparo; uma legenda descuidada faz o contrário.
A largura mínima de traço por cor de tinta e a distância mínima da legenda às ilhas praticadas pela Micropress estão na Capacidade Técnica.
Com a placa identificada
Identificada, a placa precisa agora ter o cobre exposto protegido e mantido soldável até a montagem. É o acabamento de superfície.
Este conteúdo corresponde ao Capítulo 9 — Legenda: a identificação da placa do Guia Profissional — Produção e Especificação de Placas de Circuito Impresso, de Gilmar Aparecido de Souza, 1ª edição, 2026, ISBN 978-65-02-22524-0. Adaptado para leitura na web.
