Fabricar não basta; é preciso provar. Antes de embarcar, a placa precisa demonstrar que está conforme — dimensional, elétrica e estruturalmente. Este capítulo percorre como a indústria verifica isso e, principalmente, como o comprador traduz “qualidade” numa exigência objetiva e verificável: a classe IPC. Encerra a Parte II e prepara o terreno para a Parte III, dedicada a especificar.
1. O objetivo

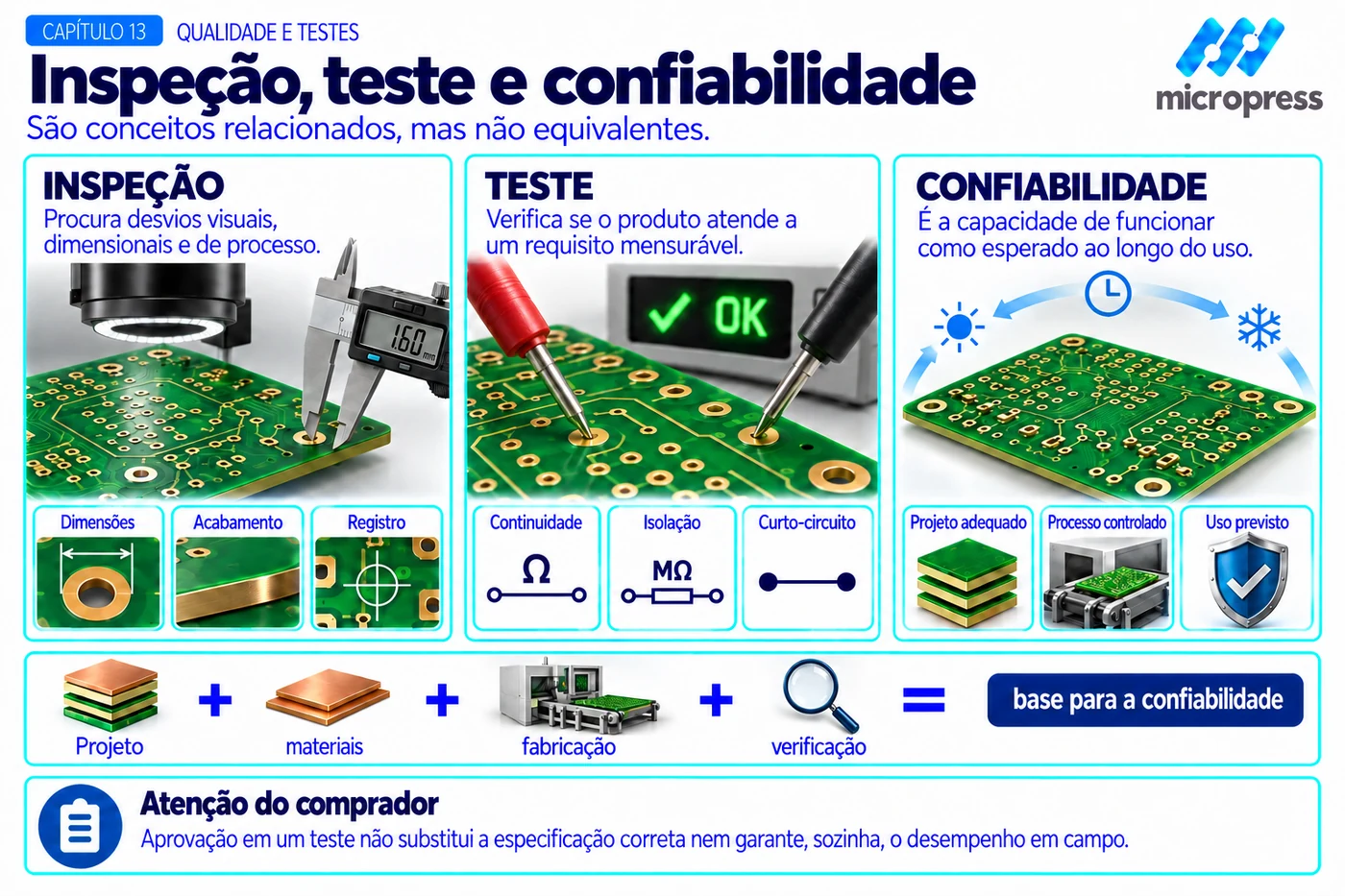

A etapa de qualidade responde a uma pergunta simples e decisiva: a placa atende à especificação? Isso se verifica em três frentes — inspeção visual e óptica, teste elétrico e análise de confiabilidade —, cada uma capturando um tipo de defeito.
Vale distinguir desde já dois conceitos que muita gente mistura: inspeção é observar e comparar a placa ao desenho, por meios ópticos ou visuais; teste é aplicar um estímulo e medir a resposta, como no teste elétrico. São coisas diferentes e complementares.
2. Inspeção
Inspeção Óptica Automatizada (AOI — Automated Optical Inspection). Câmeras e software comparam a placa real ao desenho esperado, flagrando trilhas estreitas, curtos, faltas de cobre e desvios de imagem. É rápida e cobre a superfície do circuito.
Inspeção visual. O olho treinado ainda pega o que a máquina não vê — defeitos cosméticos, problemas de máscara e legenda, anomalias de acabamento.
3. Teste elétrico

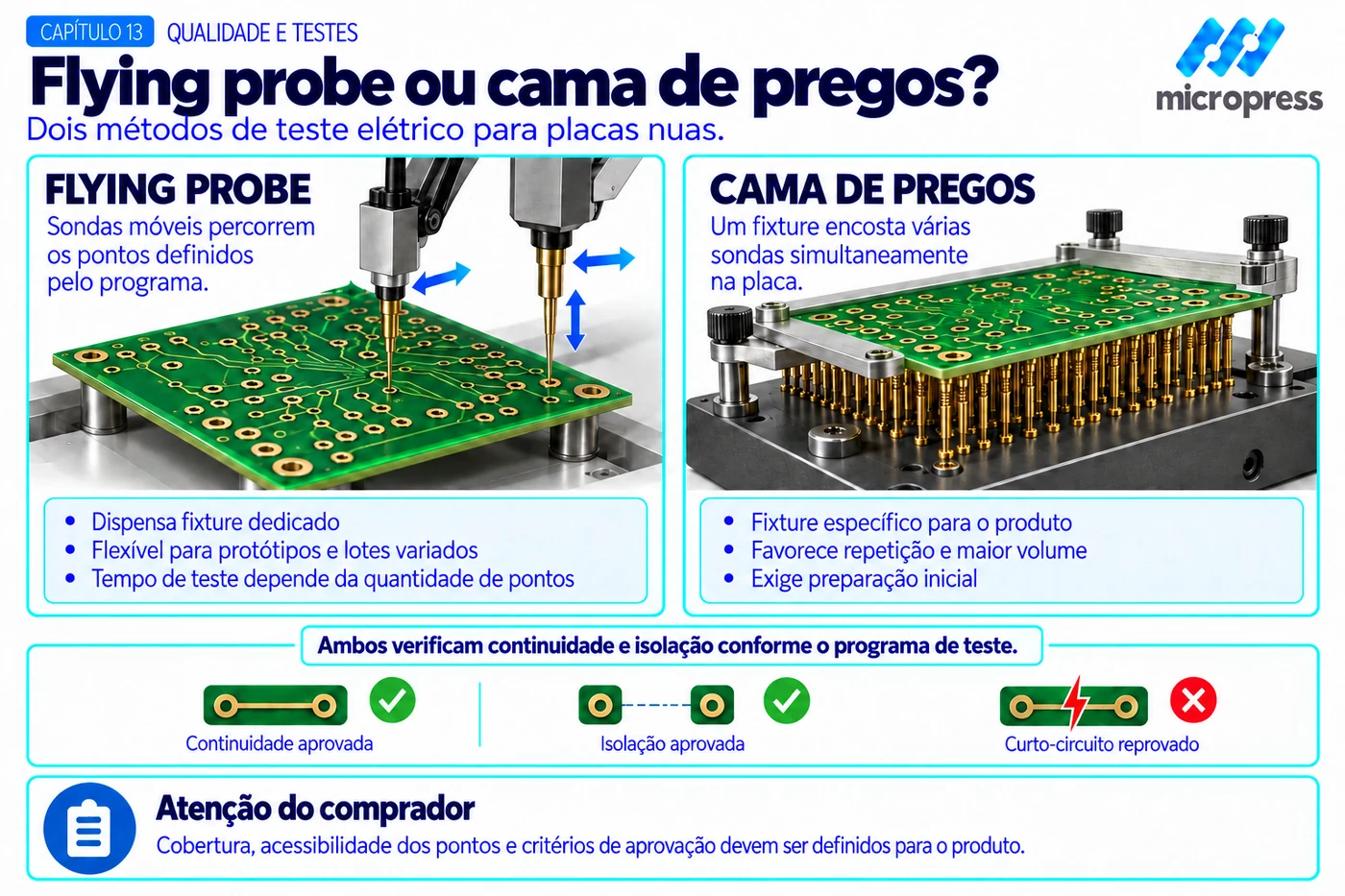

O teste elétrico verifica continuidade — não há circuito aberto onde deveria haver conexão — e isolação — não há curto onde deveria haver separação. Dois métodos dominam, tecnologicamente bem diferentes:
- Flying probe (ou moving probe) — agulhas móveis tocam ponto a ponto o circuito, sem necessidade de ferramental dedicado. Flexível e econômico para baixo e médio volume e protótipos;
- Cama de pregos (bed-of-nails) — um dispositivo com matriz de pinos contata todos os pontos de uma vez. Exige ferramental dedicado, mas é rapidíssimo; ideal para alto volume.
Para protótipos e lotes pequenos, o flying probe quase sempre faz mais sentido, sem custo de ferramental. Para produção em escala, a cama de pregos se paga. Saber disso ajuda o comprador a entender custos e prazos de teste na cotação.
4. Análise de confiabilidade
Além da inspeção e do teste elétrico, há verificações mais profundas — algumas destrutivas, feitas por amostragem:
- Microssecção — corta-se um furo metalizado e examina-se o corte ao microscópio: espessura e integridade do cobre na parede do furo, qualidade da metalização, ausência de trincas. É o exame definitivo da saúde do furo, e praticamente obrigatório no controle de processo;
- Teste de estresse térmico — submete a placa, ou um cupom de teste, a temperatura e tempo controlados, simulando a montagem e o campo, para revelar fraquezas como delaminação;
- IST (Interconnect Stress Test) — ensaio que submete cupons a ciclos térmicos acelerados, aquecidos pela própria corrente, avaliando a resistência das interconexões — furos e vias — à fadiga ao longo da vida útil;
- Soldabilidade — verifica se as áreas soldáveis molham bem a solda.

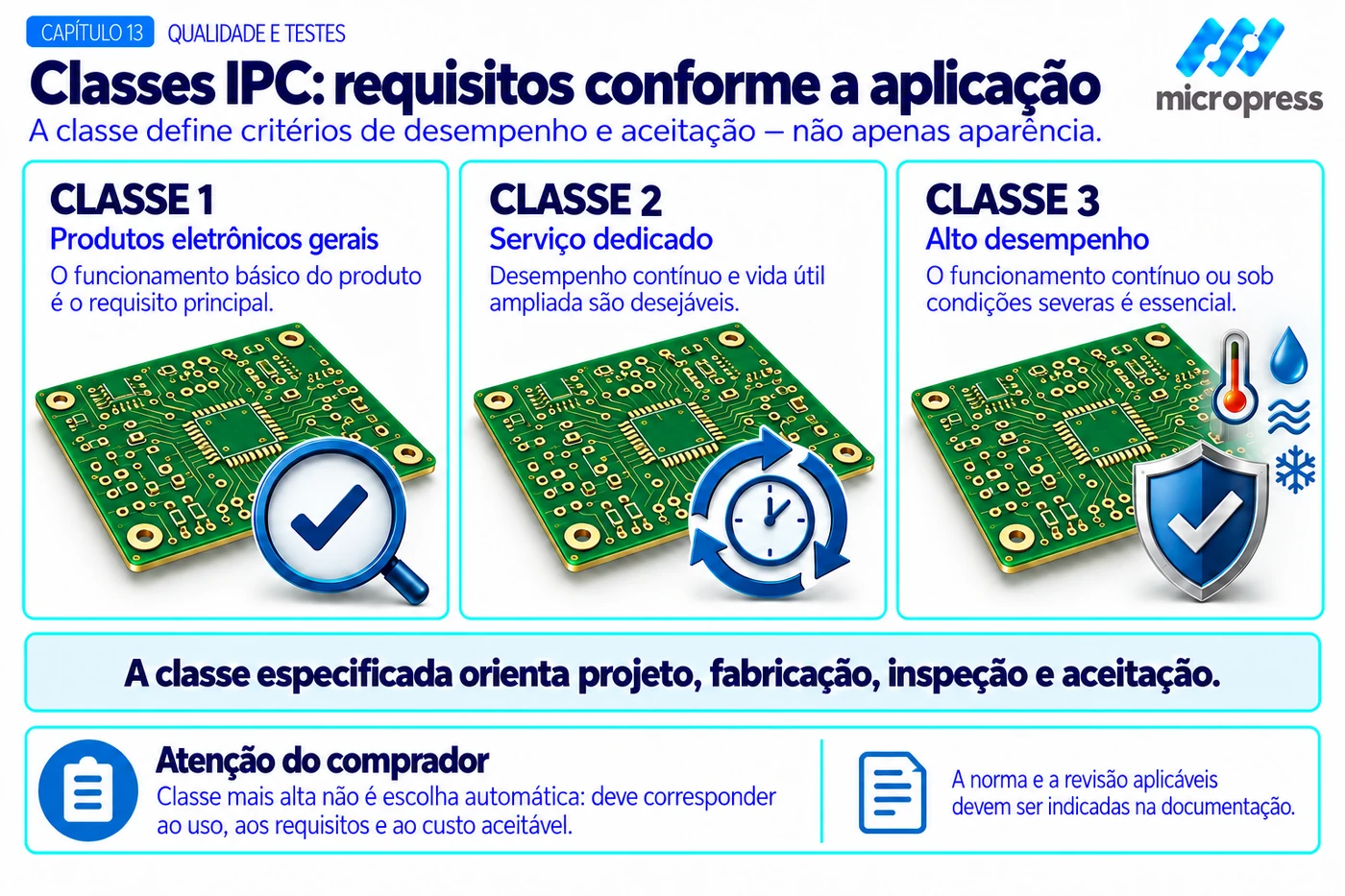

5. As classes IPC: traduzir “qualidade” em exigência
Aqui está o elo que conecta a fabricação à especificação. As normas IPC — a IPC-6012, que formaliza os requisitos de desempenho, e a IPC-A-600, com os critérios visuais de aceitação — organizam a exigência em classes:
- Classe 1 — produtos eletrônicos gerais, onde a função básica basta;
- Classe 2 — eletrônicos dedicados, com vida útil e confiabilidade esperadas; a maioria das aplicações profissionais;
- Classe 3 — alta confiabilidade, onde a falha não é admissível: médico, aeroespacial, automotivo crítico.
A classe não é um detalhe: ela aperta tolerâncias de anel anular, cobre no furo, defeitos aceitáveis e muito mais. Especificar a classe certa é dizer, de forma objetiva, quão rigorosa precisa ser a placa.
Atenção do comprador. “Quero qualidade” não é especificação. “Quero classe IPC 2 (ou 3)” é. A classe IPC é a forma padrão, reconhecida mundialmente, de transformar uma expectativa de qualidade num critério verificável — e de alinhar custo à necessidade real. Pedir classe 3 quando o produto é classe 2 encarece sem motivo; pedir classe 2 para um produto crítico é assumir risco. Defina a classe com intenção.
As classes IPC atendidas pela Micropress estão na Capacidade Técnica.
Qualidade não se inspeciona no final — ela é construída durante todo o processo. A inspeção e o teste apenas confirmam o que cada etapa já fez bem (ou mal).
Fim da Parte II
Você agora conhece a placa por dentro, etapa por etapa, com os olhos de quem a fabrica. É exatamente essa visão que torna a Parte III possível — porque especificar e comprar bem é, no fundo, falar a língua do processo. A Parte III começa pela linguagem da especificação, capítulo ainda em preparação; o capítulo de DFM já está disponível.
Este conteúdo corresponde ao Capítulo 13 — Qualidade e testes: a placa pode ser embarcada? do Guia Profissional — Produção e Especificação de Placas de Circuito Impresso, de Gilmar Aparecido de Souza, 1ª edição, 2026, ISBN 978-65-02-22524-0. Adaptado para leitura na web.
