Quando duas faces não bastam. Projetos densos e rápidos precisam de mais espaço de roteamento e de planos dedicados de terra e alimentação. A resposta é empilhar camadas de circuito num único bloco — a placa multicamada. E quando nem isso basta, a miniaturização extrema do HDI entra em cena. Este capítulo mostra como vários circuitos viram uma placa só.
1. Por que multicamada
Uma placa multicamada (multilayer) tem três ou mais camadas de cobre, separadas por dielétrico. Ela oferece o que a dupla-face não consegue:
- Densidade — mais espaço para rotear circuitos complexos;
- Planos dedicados — camadas inteiras de terra e alimentação, essenciais para integridade de sinal e controle de impedância;
- Desempenho — caminhos de sinal mais curtos e controlados.
O custo sobe de forma significativa, porque entram etapas que a dupla-face não tem.
2. Os blocos de construção
Três elementos formam o empilhamento:
- Core (camada interna) — também conhecido na indústria brasileira como UT, termo tradicionalmente utilizado para designar os laminados revestidos com cobre que constituem o núcleo das placas multicamadas. Um laminado fino, já com circuito gravado, que forma as camadas internas;
- Prepreg — material isolante ainda não totalmente curado, colocado entre os cores; ao ser prensado com calor, ele cura e cola o conjunto;
- Folha de cobre — forma as camadas externas do bloco.

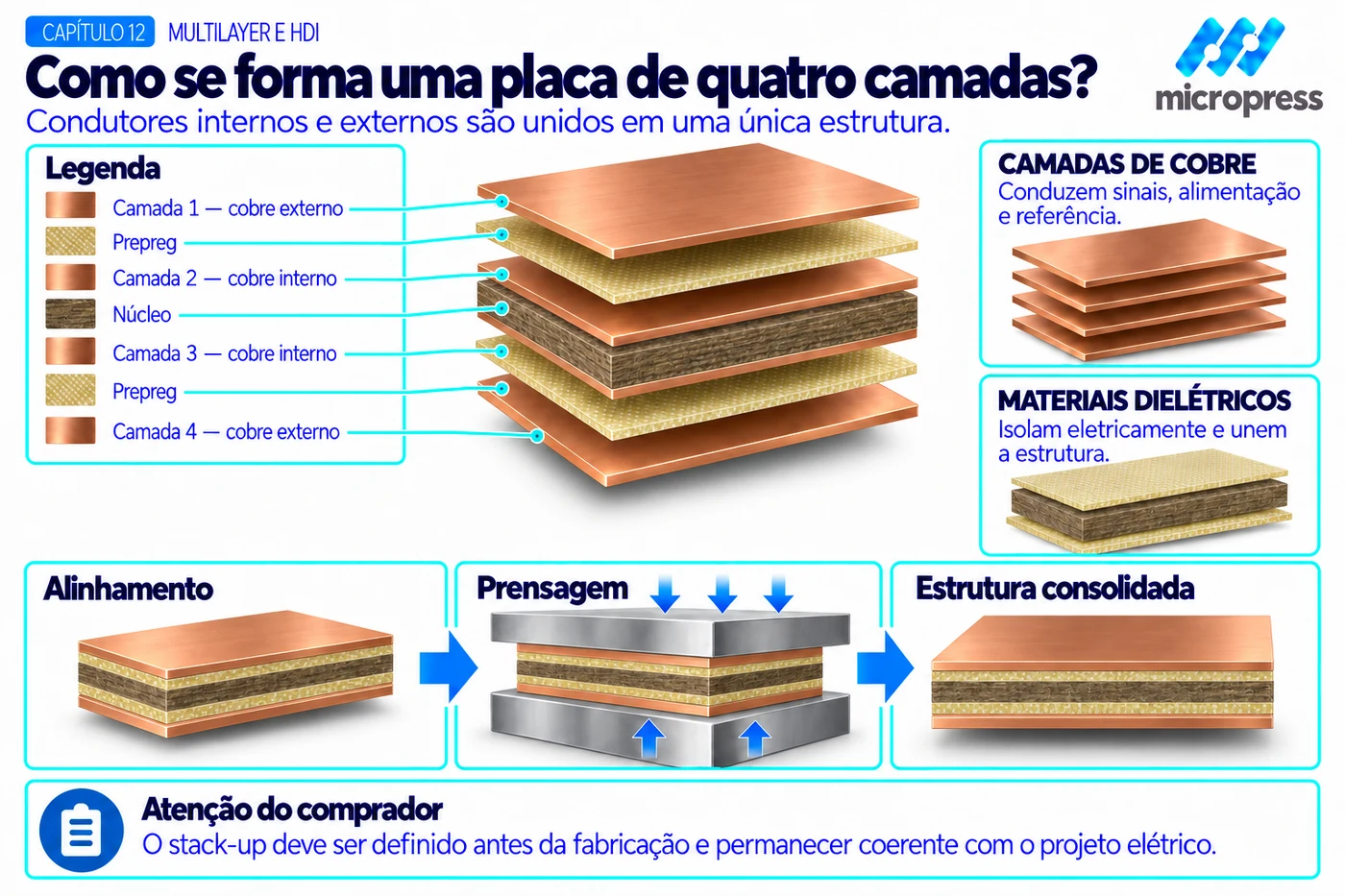

A ordem e a espessura com que esses elementos são dispostos formam o empilhamento da placa (stack-up) — termo que você ouvirá o tempo todo no mercado. É o stack-up que define o número de camadas, a espessura final e o comportamento elétrico (impedância) e mecânico da placa. Os materiais de core e prepreg são tratados no capítulo de Materiais e laminados.
3. O fluxo real: das camadas internas ao bloco prensado

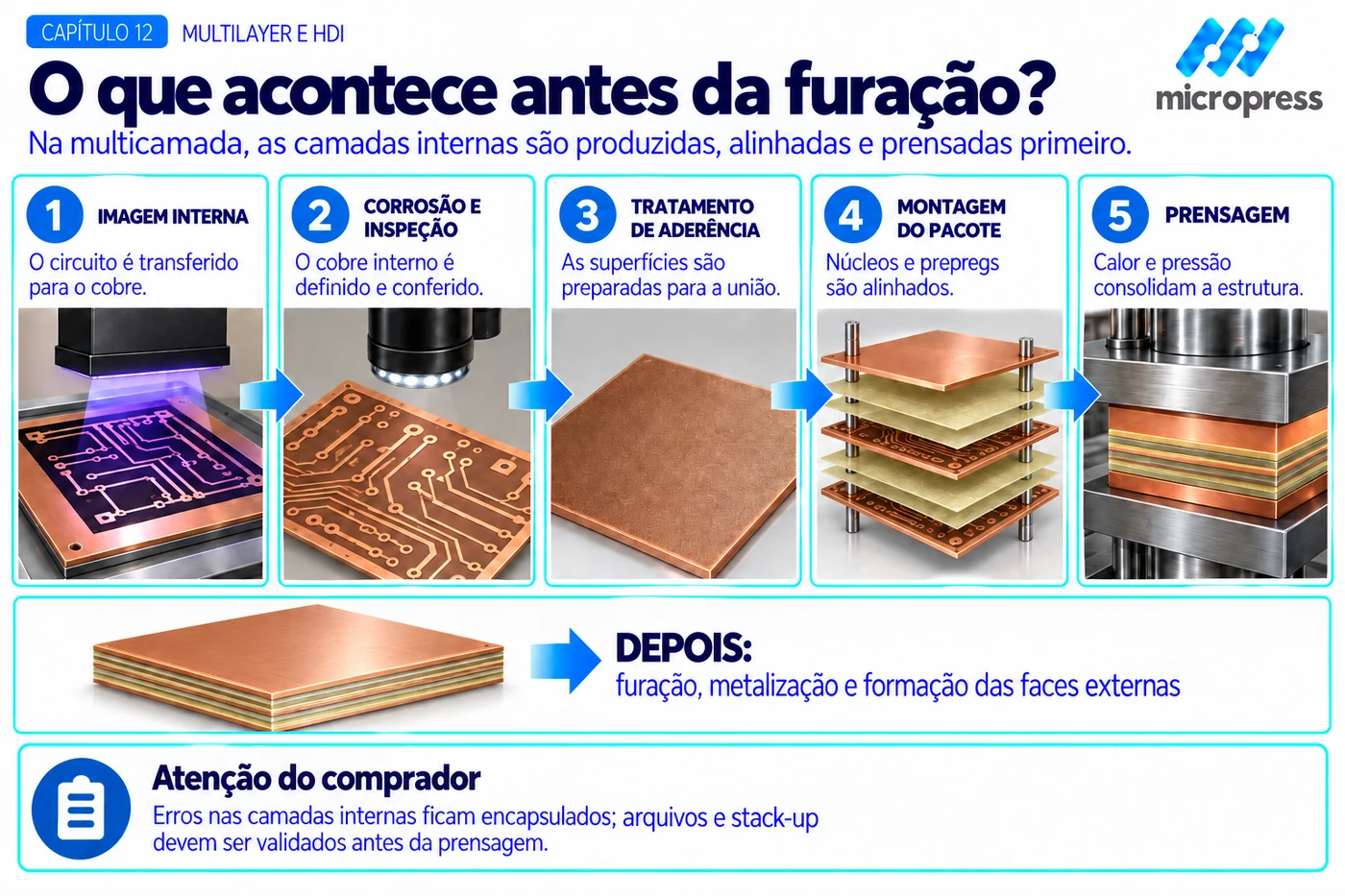

Na linha da Micropress, a sequência de uma multicamada começa antes do fluxo da dupla-face:
- 1. Camadas internas. Cada core recebe seu circuito por um processo print-and-etch: laminação de filme seco → exposição → revelação → corrosão → remoção do filme seco. Aqui a corrosão é direta: ainda não há metalização de furo a proteger;
- 2. Tratamento de aderência. As superfícies de cobre passam pelo tratamento de aderência das camadas internas por processo de óxido alternativo (alternative oxide), que substitui o antigo óxido marrom ou preto e aumenta a aderência ao prepreg na prensagem. Sem ele, o risco de delaminação cresce;
- 3. Lay-up. Cores, prepregs e folhas de cobre são montados na ordem do stack-up, garantindo o registro entre as imagens das camadas internas;
- 4. Prensagem. Calor e pressão curam o prepreg e fundem tudo num bloco laminado único.
A partir daí, o bloco multicamada segue o mesmo fluxo de uma dupla-face: furação, metalização do furo, transferência de imagem das camadas externas, eletrodeposição, corrosão, máscara, acabamento, contorno e teste. Ou seja, os capítulos 3 a 11 se aplicam ao bloco já laminado. As etapas próprias da multicamada também estão no ramo multilayer do fluxograma de processos.
4. HDI e microvias
O HDI (High Density Interconnect) leva a multicamada ao limite da miniaturização, com microvias feitas a laser e construção sequencial (sequential build-up): camadas adicionadas em etapas, com microvias empilhadas (stacked) ou escalonadas (staggered). Quando há vias em vários níveis, isso pode exigir laminação sequencial (sequential lamination): o bloco é prensado mais de uma vez, em ciclos sucessivos, criando e conectando camadas em etapas.
Entram aqui os furos que não atravessam a placa inteira:

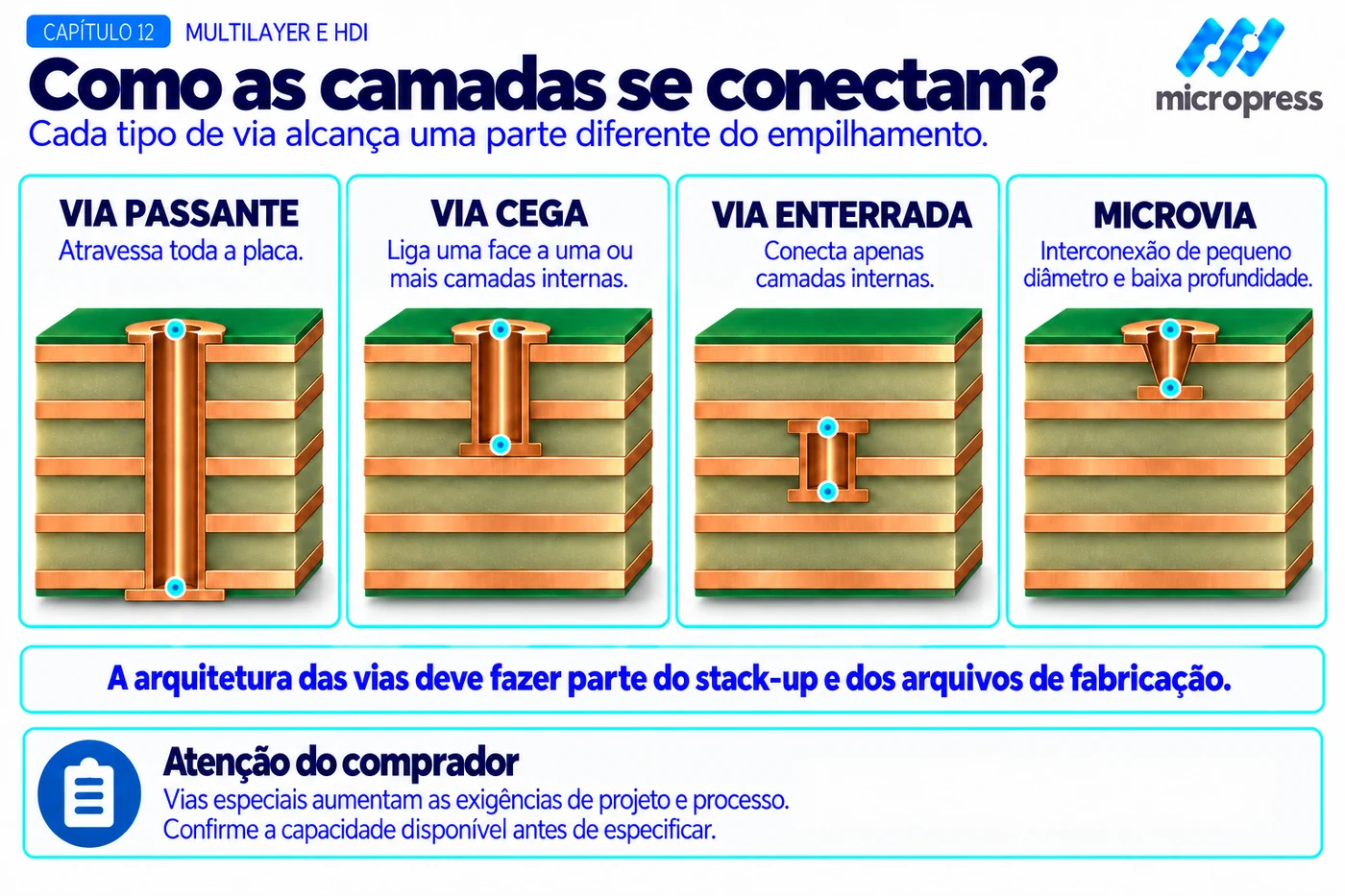

- Furo cego (blind via) — liga uma camada externa a uma ou mais internas;
- Furo embutido (buried via) — liga camadas internas entre si, sem atingir as faces externas.
É essa combinação — microvias a laser, furos cegos e embutidos e build-up sequencial — que viabiliza smartphones, wearables e a eletrônica de altíssima densidade. Além da densidade, o HDI encurta o comprimento das interligações: ao conectar diretamente camadas vizinhas, em vez de atravessar a placa inteira, ele reduz a indutância e melhora a integridade do sinal — vantagem decisiva para quem vem do mundo digital de alta velocidade.
Na Micropress, furos cegos e embutidos são produzidos sob avaliação técnica; as condições estão na Capacidade Técnica.
5. Confiabilidade da multicamada
A multicamada concentra os pontos críticos de confiabilidade:
- Registro entre camadas — desalinhamento interno compromete furos e ilhas internas, de forma invisível por fora;
- Pink ring — um anel rosado ao redor do furo numa camada interna, sinal de que o óxido de aderência foi atacado; indício de problema de processo;
- CTE no eixo Z — a expansão térmica vertical, tratada em Materiais e laminados, tensiona os furos metalizados que atravessam todo o bloco; material e cobre precisam suportar a ciclagem sem trincar;
- CAF (Conductive Anodic Filament) — filamentos condutores que podem crescer entre furos ou trilhas próximos, acompanhando as fibras de vidro do laminado, sob umidade e diferença de potencial; uma falha de isolação interna que o espaçamento adequado entre furos e um bom material ajudam a prevenir.
Atenção do comprador. Numa multicamada, duas coisas precisam ser especificadas e não podem ficar implícitas: o stack-up — a ordem e a espessura das camadas e dielétricos — e, quando houver, o controle de impedância. O número de camadas é o maior motor de custo e prazo: subir de camadas sem necessidade é caro; especificar de menos compromete o projeto. Converse o stack-up com a fábrica antes de fechar.
A quantidade de camadas e o clearance de camada interna praticados pela Micropress estão na Capacidade Técnica; os cuidados de projeto, no capítulo de DFM.
Com a multicamada compreendida
Falta a etapa que decide se qualquer placa — simples ou complexa — pode ser embarcada: a verificação de conformidade. É o capítulo que encerra a Parte II.
