A parede recém-furada é substrato isolante: resina e fibra de vidro, que não conduzem nada. Para que o furo interligue eletricamente as faces e camadas da placa, essa parede precisa virar uma superfície condutora. É esse passo que cria o furo metalizado — o recurso que define quase toda placa dupla face e multicamada.
1. O problema a resolver
Imagine o furo recém-aberto pela broca: há cobre nas bordas, das faces e das camadas internas, mas a parede é pura resina e fibra de vidro. Ligar uma trilha da face de cima a uma trilha da face de baixo passando por esse furo é, neste momento, impossível — não existe caminho condutor.
A metalização do furo resolve isso depositando uma fina camada condutora sobre toda a parede, costurando eletricamente tudo o que o furo atravessa. Depois dessa semente, a eletrodeposição engrossa o cobre até a espessura final.
Em outras palavras: esta etapa cria o caminho; a seguinte o reforça.
2. Antes de tudo, limpar a parede
Não se metaliza um furo sujo. O arraste de resina gerado na furação precisa ser removido antes, sob pena de isolar justamente os pontos de cobre das camadas internas que deveriam ser conectados.
Esse passo é o desmear, feito por via química, com permanganato, ou por plasma.
No caso dos materiais de alta frequência à base de PTFE, é indispensável um pré-tratamento especial — por plasma ou por processo químico — para que a parede aceite bem a metalização. É uma capacidade que varia de fabricante para fabricante, e mais um exemplo de como a escolha do material reverbera aqui.

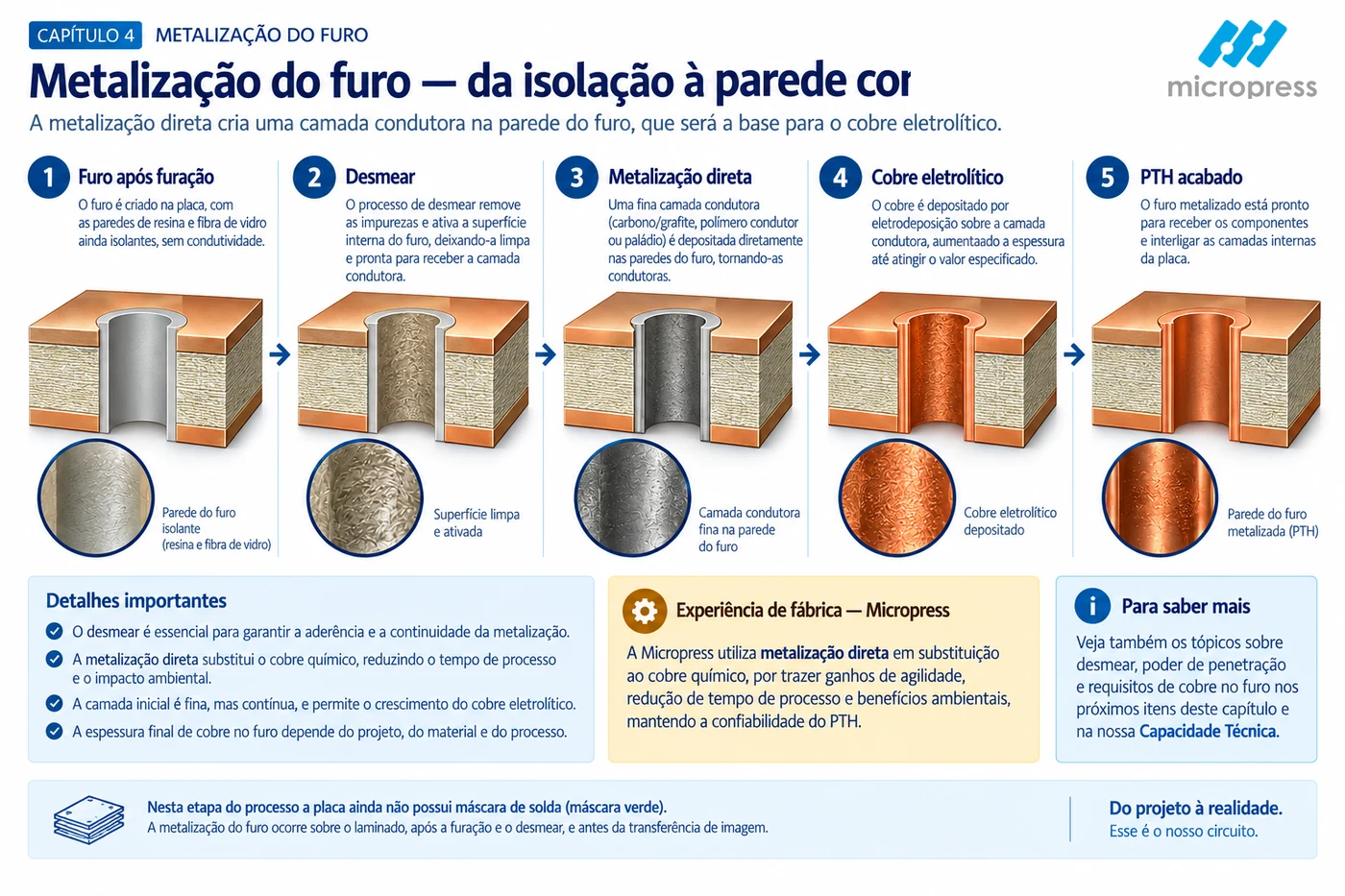

3. Os dois caminhos: cobre químico e metalização direta
Há duas grandes estratégias para tornar a parede condutora.
Cobre químico
O método clássico, também chamado electroless copper. Por uma reação química autocatalítica, sem corrente elétrica, deposita-se uma camada finíssima de cobre sobre toda a parede do furo e a superfície. É consagrado e robusto, mas envolve banhos à base de formaldeído e um controle de processo exigente. O sistema catalítico que dispara a reação normalmente emprega paládio.
Metalização direta
A alternativa atual. Em vez do cobre químico, aplica-se uma camada eletricamente condutora — à base de carbono ou grafite, polímero condutor ou paládio, conforme a tecnologia de cada fabricante — que torna a parede apta a receber diretamente a eletrodeposição. Tende a ser mais simples, mais rápida e mais limpa do ponto de vista ambiental.
| Cobre químico | Metalização direta | |
|---|---|---|
| Princípio | reação química autocatalítica, sem corrente | camada condutora aplicada sobre a parede |
| O que deposita | cobre | carbono/grafite, polímero condutor ou paládio |
| Catalisador | normalmente paládio | conforme a tecnologia |
| Insumos | banhos à base de formaldeído | dispensa o formaldeído |
| Etapas | mais longas, controle exigente | menos etapas, processo mais rápido |
Para o resultado final — um furo bem metalizado e confiável — os dois caminhos chegam ao mesmo lugar. A diferença está no processo, no controle e no impacto ambiental. O cobre químico foi o caminho padrão por décadas; a metalização direta já é parte do presente da indústria.
A Micropress utiliza metalização direta em sua linha, em substituição ao cobre químico.
A adoção foi motivada por três ganhos concretos: mais agilidade, redução do tempo de processo e questões ambientais — o caminho direto elimina etapas e dispensa os banhos à base de formaldeído.
4. Da semente ao furo metalizado

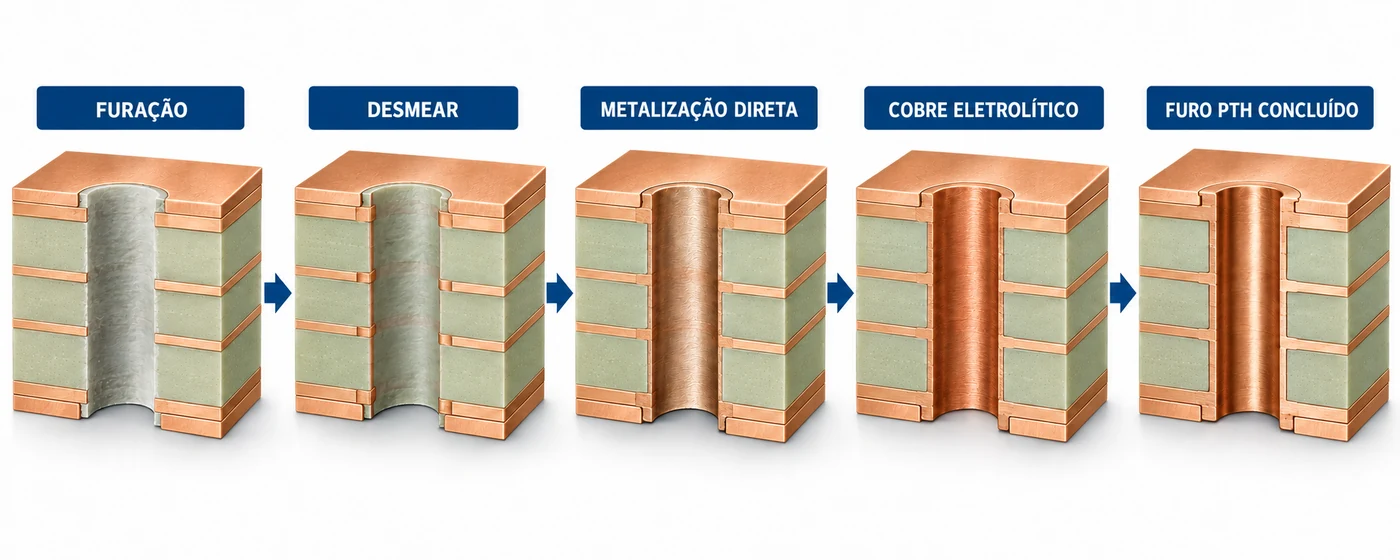

Seja por cobre químico, seja por metalização direta, o que se obtém ao fim desta etapa é uma camada condutora fina e contínua: a semente. Ela ainda não é o furo metalizado robusto da placa pronta — é o ponto de partida que permite, na eletrodeposição, crescer o cobre até a espessura especificada.
É por isso que metalização do furo e eletrodeposição são dois momentos de um mesmo objetivo: primeiro tornar condutor, depois construir espessura.
Para dar ordem de grandeza: o cobre químico deposita aproximadamente 0,5 µm, enquanto a eletrodeposição eleva essa espessura para a faixa de 20 a 30 µm usual na indústria. E vale sublinhar: a camada inicial cria apenas a continuidade elétrica — a resistência mecânica e a confiabilidade do furo vêm do cobre eletrodepositado que a engrossa.
A faixa de 20 a 30 µm é a prática usual da indústria, não uma especificação da Micropress. A espessura mínima de cobre nos furos metalizados praticada pela Micropress está publicada na Capacidade Técnica.
5. O elo com o aspect ratio: poder de penetração

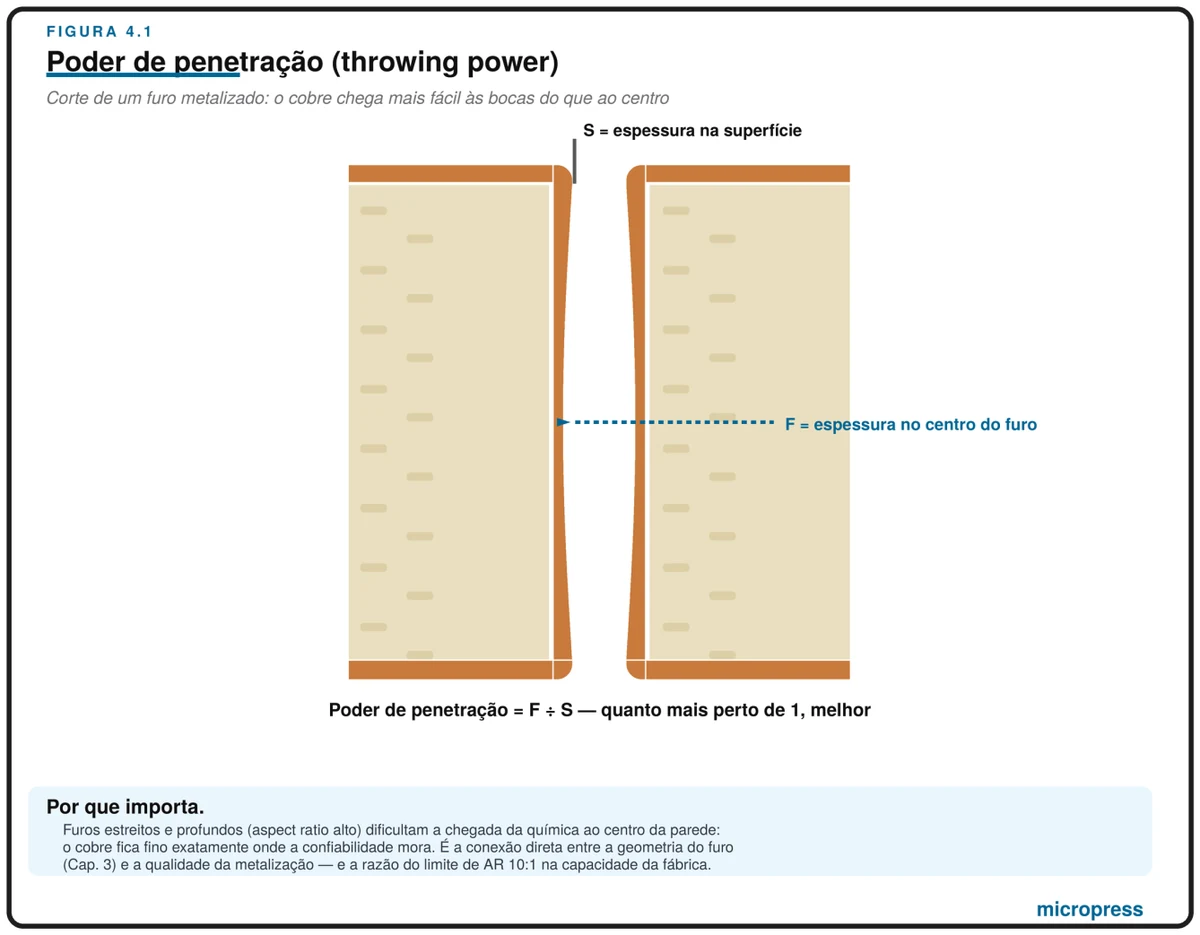

O aspect ratio cobra seu preço exatamente aqui. A capacidade de depositar cobre de forma uniforme dentro do furo, e não só na superfície, tem nome: poder de penetração, ou throwing power — a relação entre a espessura do depósito na superfície e no interior do furo.
Quanto mais alto o aspect ratio, furo estreito e profundo, mais difícil é manter bom poder de penetração, e maior o risco de a parede ficar fina ou falha no meio do furo. Por isso a confiabilidade do furo metalizado não se decide na metalização isoladamente: ela começa lá atrás, na dupla material e geometria do furo.
Atenção do comprador. Se há um ponto onde projeto, material e processo se encontram, é o furo metalizado. Aspect ratio exagerado, material inadequado ou desmear malfeito convergem todos para o mesmo defeito: uma interconexão fraca no interior do furo — invisível na inspeção superficial e traiçoeira em campo.
Especificar com folga aqui é mais barato do que descobrir o problema depois.
6. Métodos alternativos
Nem toda interconexão entre faces passa pelo cobre metalizado clássico. Em placas dupla face de custo mais baixo existe o furo metalizado a prata (silver-through-hole), que usa um polímero condutor à base de prata para interligar as faces. É uma solução de nicho, com limitações, útil de conhecer quando o custo manda e os requisitos permitem.
Da parede condutora ao circuito
Com a parede do furo tornada condutora e pronta para receber cobre, a placa segue para a definição do circuito propriamente dito — a transferência da imagem do desenho para a superfície.
Este conteúdo corresponde ao Capítulo 4 — Metalização do furo: tornar condutor o que não era do Guia Profissional — Produção e Especificação de Placas de Circuito Impresso, de Gilmar Aparecido de Souza, 1ª edição, 2026, ISBN 978-65-02-22524-0. Adaptado para leitura na web.
