Impedância, alta frequência e corrente

Quando a trilha deixa de ser “só um fio”. Em sinais lentos, uma trilha é apenas um caminho condutor. Mas em alta frequência — ou com bordas de sinal muito rápidas — ela passa a se comportar como uma linha de transmissão, com impedância própria. E quando ela conduz potência, surge outra pergunta: largura suficiente para a corrente sem superaquecer? Este capítulo trata desses dois regimes que o projetista precisa especificar com cuidado: o elétrico de sinal e o de potência.

1. A trilha como linha de transmissão

Num sinal de borda rápida, a trilha já não entrega a tensão instantaneamente de uma ponta à outra: ela tem uma impedância característica que governa como o sinal se propaga e se reflete. Se essa impedância não for controlada, surgem reflexões, perdas e degradação do sinal — problemas que, em circuitos digitais rápidos e RF, são fatais para o funcionamento.

Daí o conceito de impedância controlada: projetar a geometria da trilha para que ela apresente um valor-alvo — tipicamente 50 Ω para linhas single-ended, 90–100 Ω para pares diferenciais —, dentro de uma tolerância. Vale dizer de saída: nem toda placa precisa de impedância controlada — apenas as que têm sinais rápidos, RF ou pares diferenciais críticos. Na maioria dos projetos de baixa velocidade, ela é desnecessária.

2. O que define a impedância

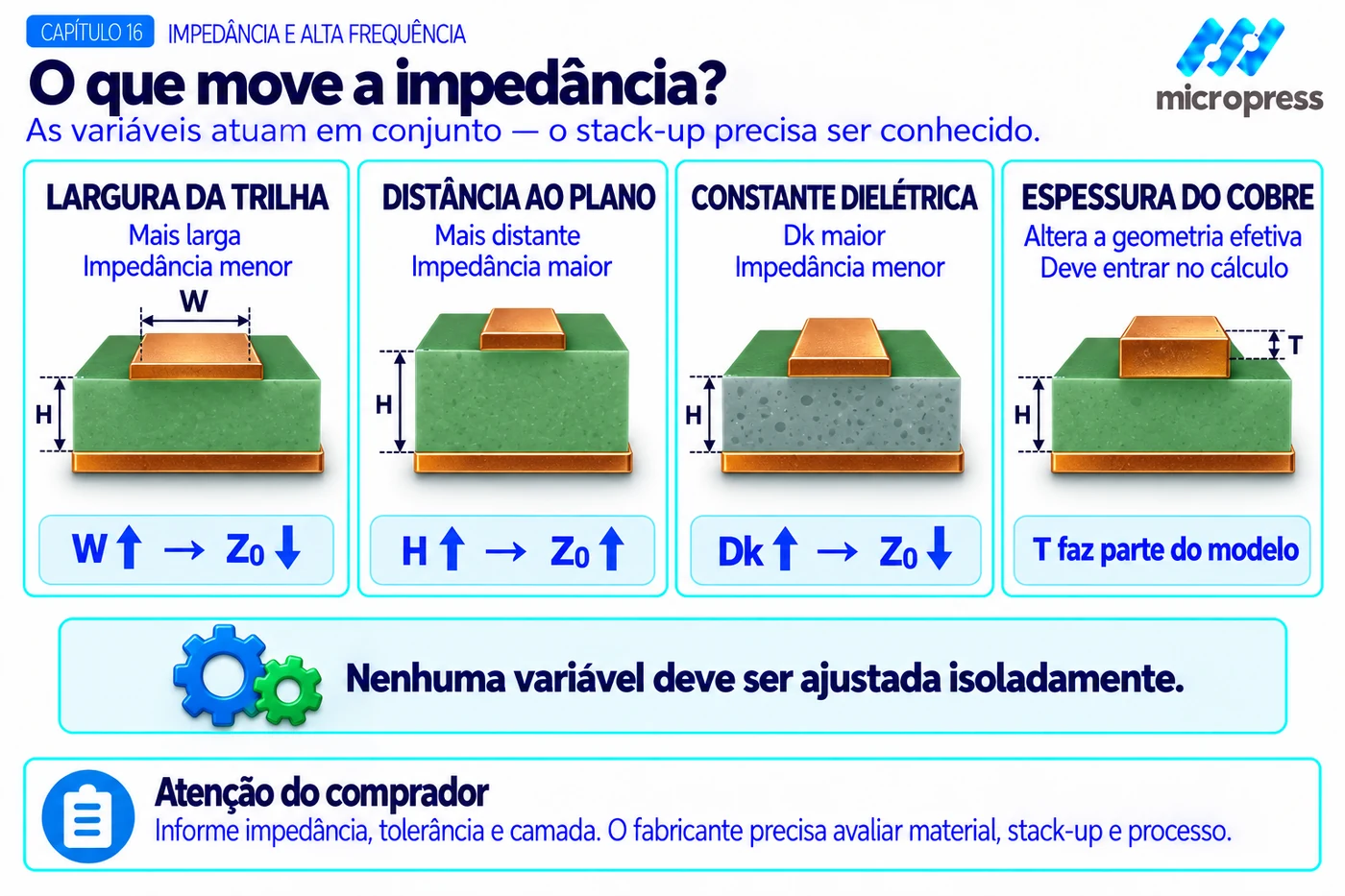

A impedância característica de uma trilha não depende só dela: depende da geometria completa em relação ao plano de referência. Quatro variáveis mandam:

• Largura da trilha — mais larga, menor a impedância;
• Distância ao plano de referência — a espessura do dielétrico entre a trilha e o plano de terra ou alimentação; quanto mais próxima do plano, menor a impedância;
• Constante dielétrica (Dk) do material — quanto maior o Dk, menor a impedância; por isso o material importa, como visto em Materiais e laminados;
• Espessura do cobre — influencia, em menor grau.

Essas quatro variáveis atuam em conjunto: mexer em uma exige reequilibrar as outras para manter o valor-alvo.

Toque para ampliar

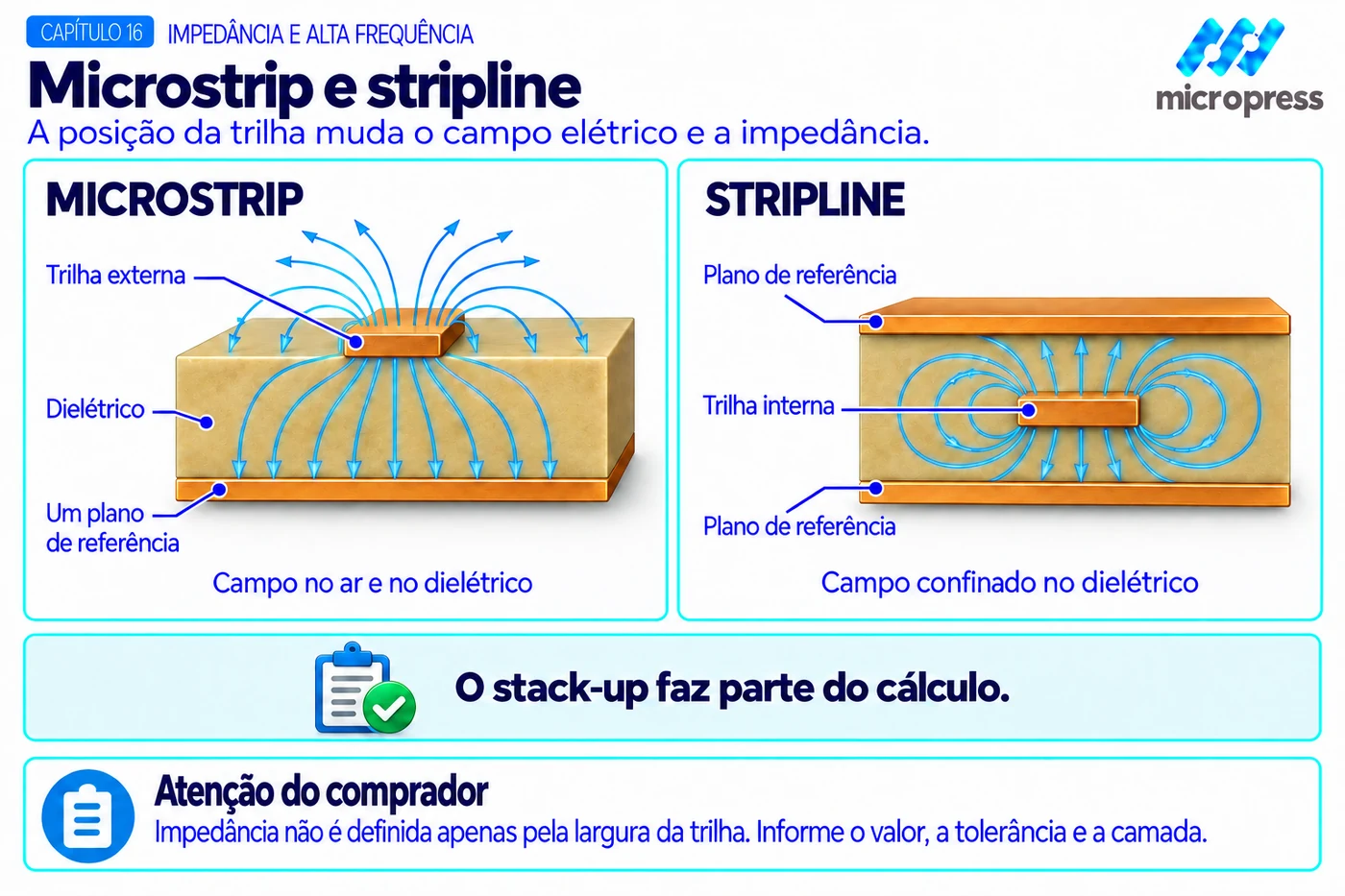

A posição da trilha define dois arranjos clássicos:

• Microstrip — trilha numa camada externa, sobre um único plano de referência;
• Stripline — trilha numa camada interna, entre dois planos de referência.

Por isso a impedância controlada é, na prática, um problema de empilhamento: ela só existe quando a estrutura de camadas, dielétricos e planos — o stack-up — é definida e mantida, o que remete ao capítulo de Multilayer e HDI.

Toque para ampliar

3. Como se especifica impedância

O comprador ou projetista não calcula a largura final da trilha sozinho. O fluxo correto é:

• 1. Especificar o valor-alvo e a tolerância — por exemplo, 50 Ω ± 10% —, indicando quais camadas e trilhas são controladas;
• 2. Definir o stack-up, ou negociá-lo com o fabricante — espessuras de dielétrico, posição dos planos, material;
• 3. O fabricante ajusta a largura da trilha e o empilhamento para atingir o alvo, e pode validar por medição, com cupom de teste de impedância. Importante: o fabricante não “corrige” impedância — ele fabrica conforme o stack-up aprovado; por isso essa conversa acontece antes, nunca depois.

Fórmulas e calculadoras simplificadas servem para estimativas; projetos críticos, porém, costumam recorrer a simuladores de impedância específicos (field solvers), bem mais precisos.

4. Quando o FR-4 não basta: materiais de alta frequência

Para frequências mais altas, o FR-4 padrão começa a perder: seu Dk varia e suas perdas (Df) crescem. É quando entram os materiais de alta frequência vistos em Materiais e laminados — os laminados de PTFE e cerâmica —, com Dk estável e baixas perdas. A escolha do material e o controle de impedância, portanto, andam juntos: um define o outro. Os materiais disponíveis na Micropress estão na Capacidade Técnica.

5. Capacidade de condução de corrente

Mudando de regime: quando a trilha conduz potência, a pergunta deixa de ser impedância e passa a ser aquecimento. Toda trilha tem resistência; ao conduzir corrente, ela dissipa calor e se aquece. Se for estreita ou fina demais para a corrente, esquenta além do aceitável — degradando o material e, no limite, abrindo como um fusível.

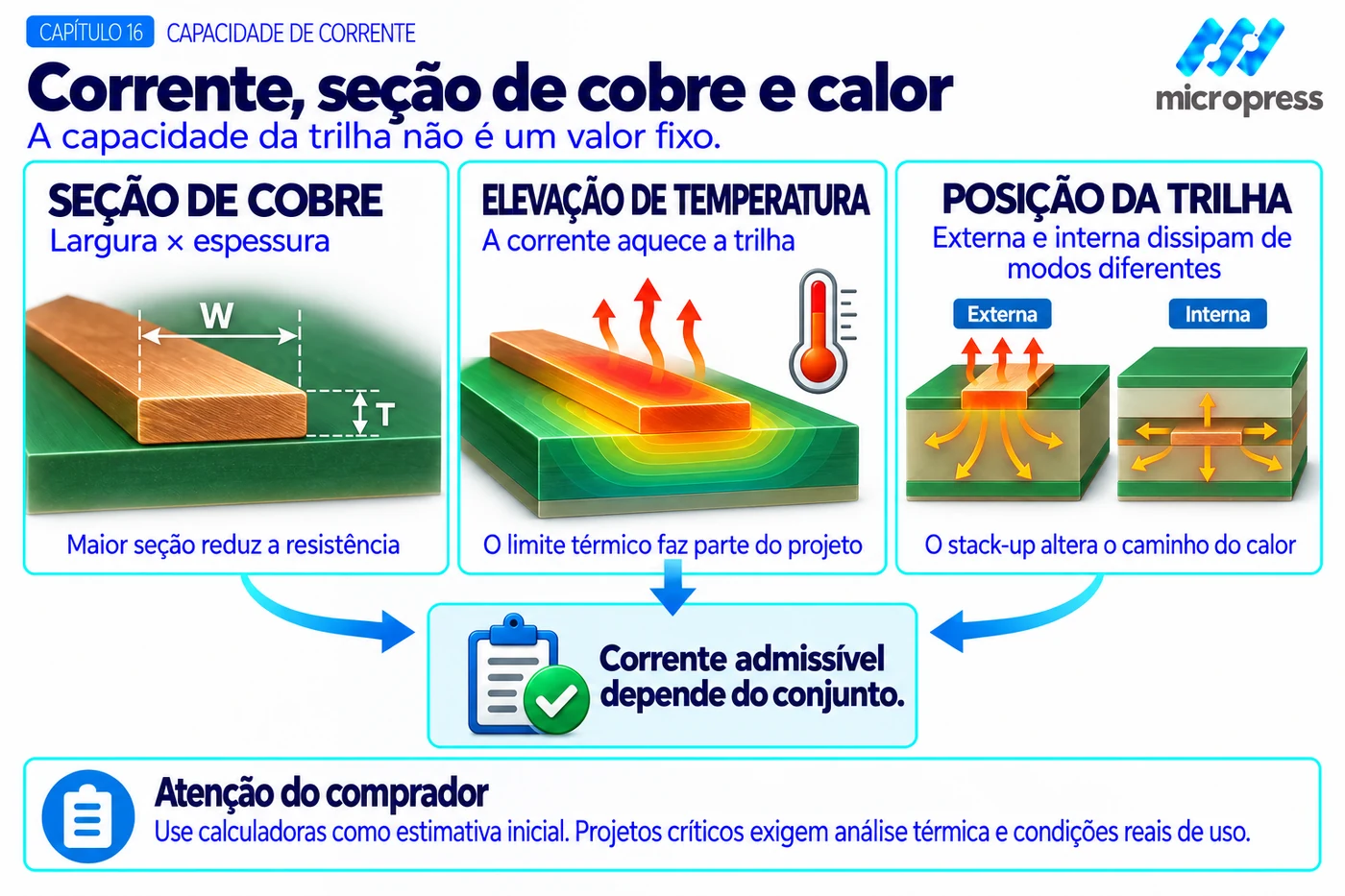

A capacidade de condução de corrente relaciona três grandezas:

• A corrente que a trilha deve conduzir;
• A seção de cobre disponível — o produto da largura da trilha pela espessura do cobre (gramatura). Mais cobre, mais corrente para a mesma elevação de temperatura;
• A elevação de temperatura aceitável — quantos graus acima do ambiente você admite que a trilha suba.

Ou seja: não existe “corrente máxima” absoluta de uma trilha — ela depende diretamente da elevação de temperatura que se admite. Dois fatores práticos costumam surpreender:

• Trilhas internas conduzem menos que externas para a mesma largura, porque dissipam calor pior — estão “enterradas” no laminado, sem ar. Projetos costumam aplicar a elas um derating, uma redução da corrente admissível;
• Gramatura de cobre é alavanca direta — dobrar a espessura do cobre é uma forma de aumentar a corrente sem alargar a trilha, útil quando o espaço é escasso.

O dimensionamento padrão da indústria segue a norma IPC-2152, que atualizou os gráficos históricos da IPC-2221. Na prática, usa-se o gráfico ou a calculadora da norma: define-se corrente e elevação de temperatura aceitável, e obtém-se a largura mínima para a gramatura de cobre escolhida.

Para uma estimativa rápida, use a calculadora de corrente em trilhas do site. A calculadora apresenta o método da IPC-2221 como estimativa inicial, ao lado de um modelo publicado por terceiros e ajustado aos dados da IPC-2152. Para projetos críticos, a análise deve considerar a IPC-2152, as condições térmicas reais, o stack-up e os critérios do projeto.

Toque para ampliar

Sinal e potência especificados

Sabendo especificar sinal e potência, falta organizar o que efetivamente se entrega ao fabricante — as tolerâncias e o pacote de dados. É o tema do próximo capítulo.
