Aqui a Parte III começa, e com ela muda o jogo. Até agora você aprendeu como a placa é feita. Daqui em diante, aprende a pedir a placa certa — a falar com o fabricante na língua que ele entende. E essa língua tem gramática própria: normas, classes e formatos de arquivo. Quem a domina compra melhor, recebe o que esperava e evita o “não foi isso que eu pedi”.
1. Por que existe uma linguagem comum
Uma PCB nasce na cabeça de um projetista e morre — de uso — anos depois, num equipamento qualquer. Entre esses dois pontos, ela passa por fabricante, montadora e cliente final. Se cada um descrever a placa do seu jeito, o ruído é garantido.

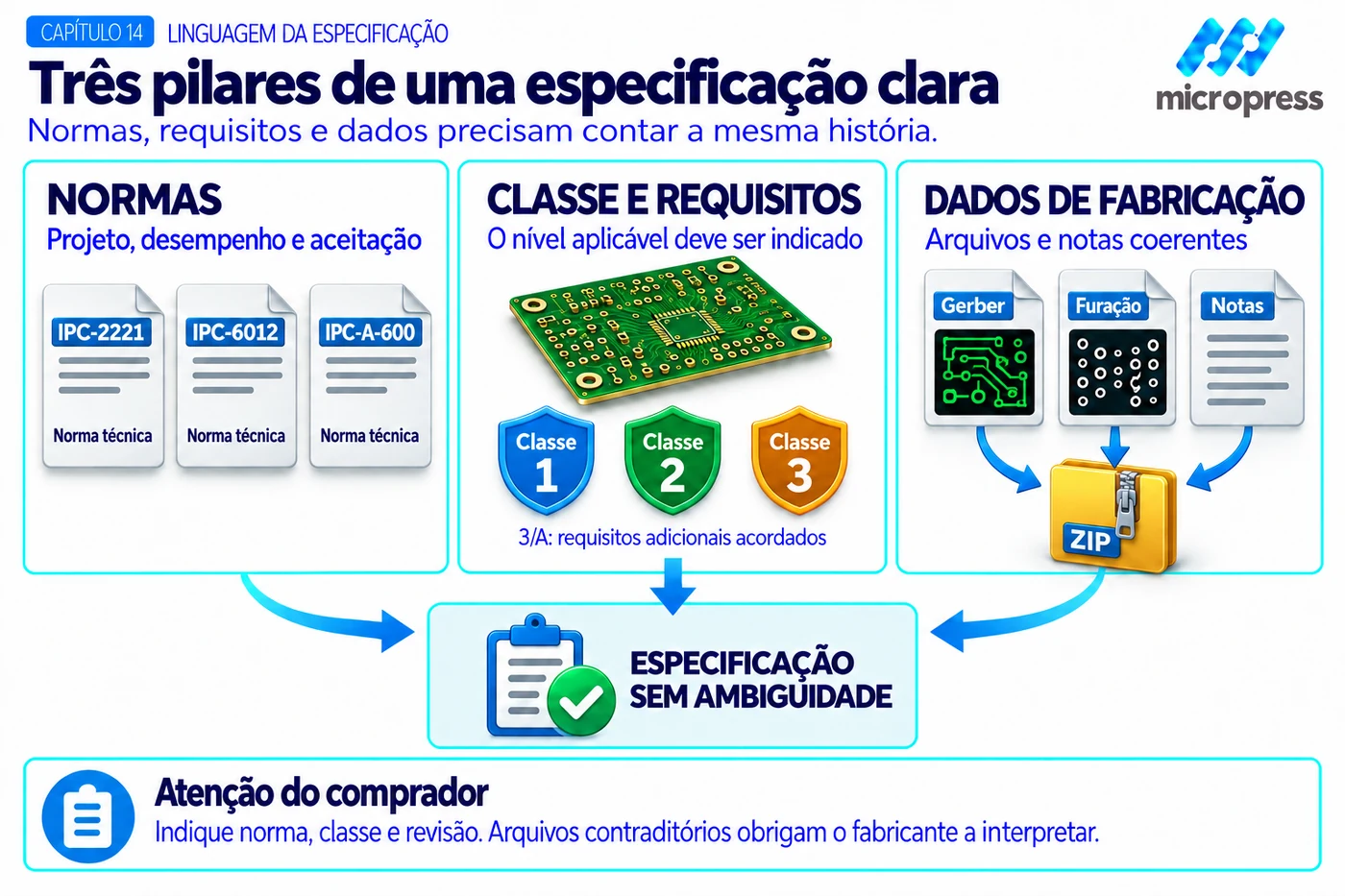

Por isso a indústria padronizou a forma de especificar e de aceitar uma PCB. Esse vocabulário comum tem três pilares: as normas IPC, as classes de aceitação e os formatos de dados de fabricação. Os três aparecem, juntos, em qualquer especificação profissional. O objetivo é sempre o mesmo: eliminar a ambiguidade entre cliente e fabricante — garantir que ambos entendam exatamente a mesma placa. Duas máximas resumem esse espírito: toda informação omitida será interpretada pelo fabricante; e especificar mais nem sempre é especificar melhor.
Os termos técnicos usados daqui em diante, com o equivalente em inglês, estão no glossário — a versão web do glossário técnico do livro.
2. As normas IPC
A IPC — a associação que estabelece os padrões da indústria eletrônica — publica as normas que regem projeto, fabricação e aceitação de PCBs. Três são incontornáveis:
- IPC-2221 — a norma genérica de projeto de placas. Define os princípios de layout, espaçamentos, dimensionamento de condutores e furos. É o ponto de partida de quem desenha;
- IPC-6012 — a especificação de desempenho e qualificação de placas rígidas. Diz o que a placa fabricada precisa cumprir para ser aceita;
- IPC-A-600 — os critérios visuais de aceitabilidade. É o “dicionário ilustrado” do que é defeito e do que é aceitável.
A Micropress declara, na sua Capacidade Técnica, atender aos requisitos de desempenho e aceitabilidade conforme IPC-6012 e IPC-A-600 — ou seja, a placa é fabricada e julgada contra esse padrão reconhecido mundialmente, não contra um critério caseiro.
Citar a norma na especificação substitui parágrafos de descrição. “Conforme IPC-6012, classe 2” diz, numa linha, mais do que uma página de exigências soltas — e é verificável por qualquer fabricante sério. Mais do que uma exigência técnica, a norma funciona como linguagem comum: cliente e fabricante passam a falar exatamente do mesmo critério.
3. As classes de aceitação
Dentro das normas, a placa é enquadrada numa classe, que define o rigor exigido. As classes gerais foram apresentadas no capítulo de Qualidade e testes. A Micropress trabalha com classe 2, classe 3 e classe 3/A:
- Classe 2 — eletrônicos dedicados. Confiabilidade e vida útil esperadas, para a maioria das aplicações profissionais. É o padrão de mercado;
- Classe 3 — alta confiabilidade. Onde a falha não é admissível: médico, aeroespacial, automotivo crítico. Tolerâncias mais apertadas — anel anular, cobre no furo, defeitos aceitáveis;
- Classe 3/A — A designação Classe 3/A é usada para requisitos adicionais ligados a aplicações aeroespaciais e de aviônica militar, construídos sobre a Classe 3 e definidos pelas especificações e adendos aplicáveis. Sua adoção deve ser indicada expressamente e acordada entre cliente e fabricante.
A classe não é detalhe burocrático: ela move custo, prazo e tolerâncias. E é a forma objetiva de dizer “quão rigorosa” a placa precisa ser.
Atenção do comprador. A classe é, provavelmente, a palavra mais importante da sua especificação. Defini-la com intenção — nem a mais, nem a menos — é o que alinha o custo da placa à real necessidade do produto. Omiti-la deixa a fábrica adivinhar; e adivinhação, numa especificação, é risco.
4. Os formatos de dados de fabricação

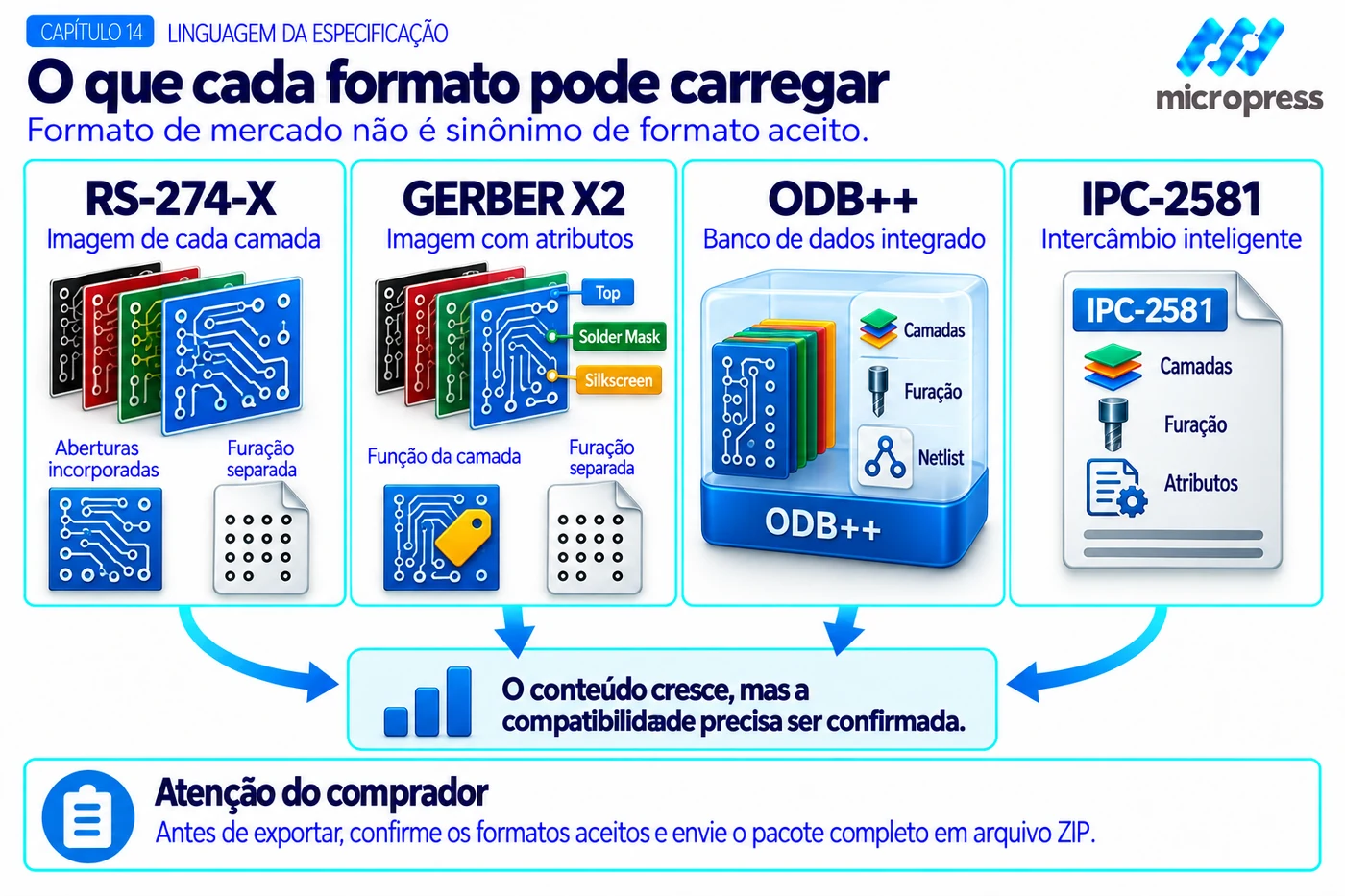

A norma diz o que a placa deve ser; os dados de fabricação dizem como ela é, geometricamente. É o pacote de arquivos que o projeto entrega à fábrica. Os formatos do mercado:
- Gerber RS-274-X — o formato universal e consagrado. Descreve, camada a camada, os comandos gráficos que formam a imagem da placa — trilhas, ilhas, máscara, legenda. O “X” indica que as aberturas, a lista de formatos e dimensões usados no desenho, já vêm embutidas no arquivo, dispensando uma lista à parte;
- Gerber X2 — a evolução do RS-274-X, que carrega metadados — a função de cada camada, o tipo de furo —, reduzindo ambiguidade na leitura;
- ODB++ — um formato mais rico, que reúne num único pacote a imagem, a furação, o netlist e dados de montagem. Reduz a chance de inconsistência entre arquivos;
- IPC-2581 — um padrão aberto e abrangente, concebido para ser o “formato único” da indústria, independente de fornecedor — a direção para onde o setor caminha.
A Micropress aceita Gerber RS-274-X, Gerber X2 ou ODB++, sempre compactados em .zip. E há uma regra firme: não se aceita o arquivo nativo do software de CAD. O motivo é técnico e protege o cliente — todo programa de projeto exporta para esses formatos padronizados, e é a partir deles, não do arquivo proprietário, que a fábrica produz com segurança e reprodutibilidade.
Gerar Gerber corretamente é uma habilidade em si. O site da Micropress disponibiliza orientações de exportação para diferentes softwares de projeto — Altium Designer, Eagle e Tango. Consulte somente os guias já publicados e verifique a versão da interface utilizada. É nesse passo — entre o projeto pronto e os arquivos enviados — que nascem muitos problemas: exportar errado é entregar uma placa diferente da que você desenhou. O que entra no pacote está em Arquivos Gerber, e os erros de pacote que mais chegam à fábrica, no capítulo de DFM.
5. As aberturas: por que o fabricante precisa “ler” seu desenho
Vale entender um conceito que conecta projeto e fábrica: as aberturas (apertures). No Gerber, cada trilha e cada ilha é desenhada por um código (D-code) que define um formato e uma dimensão. O conjunto desses códigos é a lista de aberturas. No RS-274-X, ela já vem embutida; em formatos antigos, vinha separada — e um descasamento entre desenho e lista produzia placas erradas.
Saber disso ajuda o comprador a entender por que o fabricante “interpreta” os arquivos antes de produzir, e por que enviar o formato certo, completo e sem ambiguidade é parte da especificação — não um detalhe de TI. E vale a máxima: um bom desenho nunca substitui uma boa especificação — os arquivos mostram a geometria, mas é a especificação que define normas, classe, material e tolerâncias.
Com a linguagem estabelecida
Com normas, classes e formatos no lugar, o próximo passo transforma esse vocabulário em economia real: o DFM, onde as regras de fabricação viram regras de projeto. Especificar corretamente nessa linguagem reduz revisões, dúvidas e atrasos — é o que separa um pedido que flui de um que volta cheio de perguntas.
Este conteúdo corresponde ao Capítulo 14 — A linguagem da especificação do Guia Profissional — Produção e Especificação de Placas de Circuito Impresso, de Gilmar Aparecido de Souza, 1ª edição, 2026, ISBN 978-65-02-22524-0. Adaptado para leitura na web.
