Cada capítulo deste Guia descreve uma etapa real da fabricação de uma PCB. Mas o objetivo nunca é apenas técnico: é mostrar como cada decisão de projeto e de processo vira custo, prazo e confiabilidade na placa que você recebe. Quem entende o processo especifica melhor, compra melhor e evita refugos.
1. Muito além da plaquinha verde
Quase todo equipamento eletrônico que você usa hoje guarda dentro de si pelo menos uma placa de circuito impresso — do telefone celular ao satélite, do brinquedo eletrônico ao tomógrafo, do automóvel ao avião. Ela é, ao mesmo tempo, a estrutura mecânica que sustenta os componentes e a rede de interconexão elétrica que liga uns aos outros. Sem ela, um circuito seria um emaranhado de fios — frágil, irreprodutível e impossível de fabricar em escala.
A sigla muda conforme o idioma e o contexto. Em inglês, PCB (Printed Circuit Board) ou PWB (Printed Wiring Board) — embora PCB seja hoje a denominação predominante no mercado; em português, PCI (Placa de Circuito Impresso). Neste Guia usamos “PCB” e “placa” de forma intercambiável — é como o mercado fala.
O ponto central, e que sustenta todo o resto, é este: uma placa não é um objeto que se “imprime” de uma vez. Ela é o resultado de dezenas de processos encadeados — furação, metalização, transferência de imagem, corrosão, máscara, acabamento, contorno, teste — cada um com suas tolerâncias, seus defeitos típicos e seus limites físicos. Um erro de especificação numa única etapa pode condenar a placa inteira. É por isso que entender o processo não é luxo de engenheiro de fábrica: é o que separa quem compra placa bem de quem paga caro por refugo.

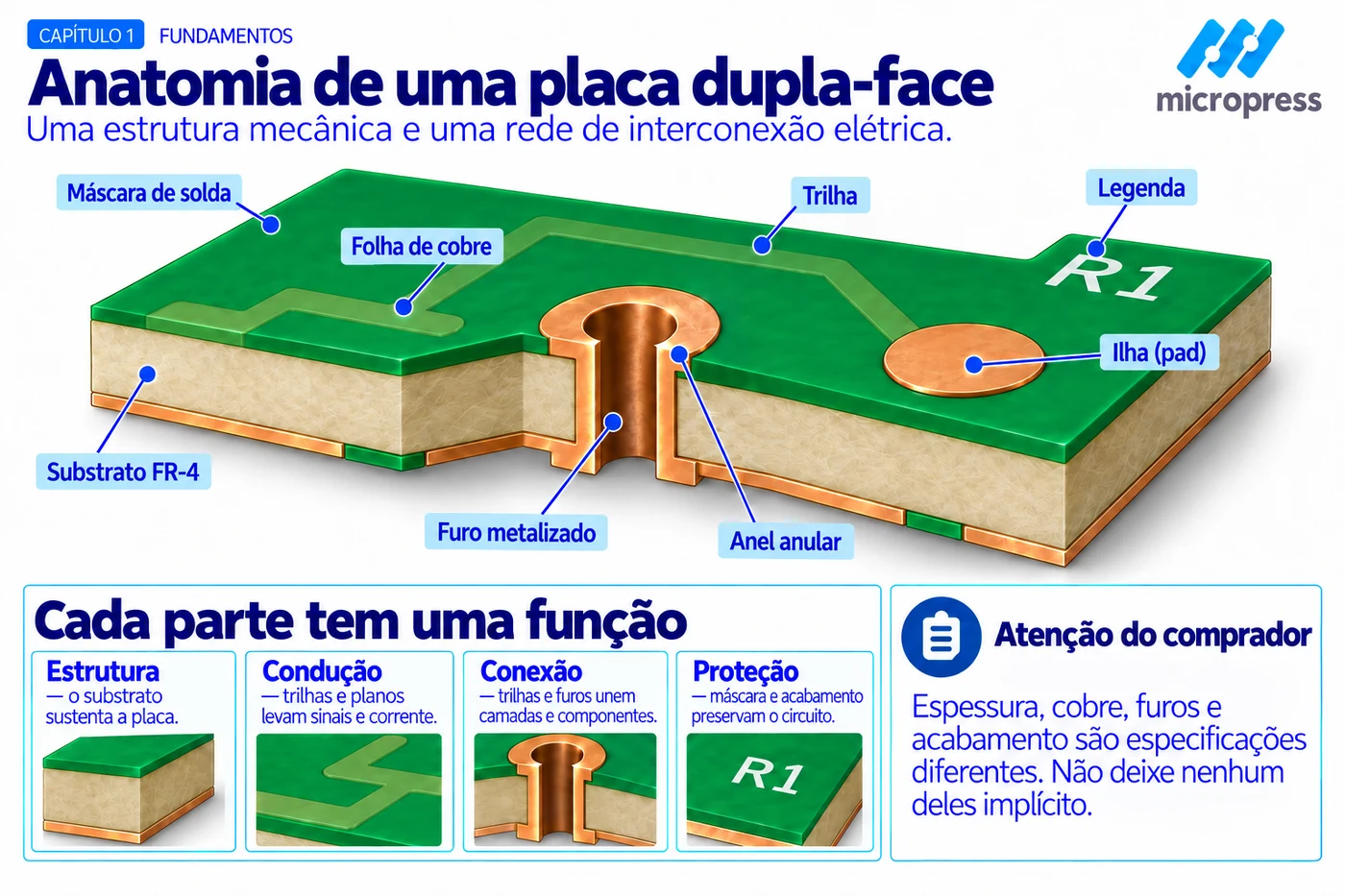

2. Anatomia de uma placa
Antes de falar de processos, é preciso nomear as peças. Os termos abaixo reaparecem em todos os capítulos.
Substrato (laminado). É a base isolante da placa — o material dielétrico que sustenta tudo. Na maioria das placas é o FR-4 (resina epóxi com tecido de fibra de vidro), mas há toda uma família de materiais para diferentes exigências, da placa de entretenimento de baixo custo às placas de alta frequência. O Capítulo 2 é inteiro dedicado a essa escolha.
Folha de cobre. Aderida ao substrato, é a camada metálica de onde nasce todo o circuito. Sua espessura é medida em onças por pé quadrado (oz/ft²) ou em mícrons — uma placa típica usa 1 oz (≈ 35 µm). É a partir dessa folha que, por corrosão seletiva, restam apenas os condutores desejados.
Trilha (pista). O condutor propriamente dito: o caminho de cobre que conduz o sinal ou a corrente de um ponto a outro. Duas grandezas de projeto a acompanham sempre: a largura da trilha, ligada à corrente que ela suporta, e o espaçamento entre trilhas, a isolação que evita curtos.
Ilha (pad). A região de cobre onde um componente é soldado ou onde um furo é metalizado. É na ilha que o mundo da fabricação encontra o mundo da montagem.
Furo. Aqui é preciso distinguir, porque a confusão entre tipos de furo é uma das maiores fontes de erro de especificação:
- Furo de componente — recebe o terminal de um componente do tipo through-hole;
- Via (furo de passagem) — serve apenas para interligar eletricamente camadas diferentes da placa; não recebe componente;
- quando o furo tem a parede interna metalizada, dizemos que ele é um furo metalizado (plated-through-hole, PTH). Sem metalização, é apenas um furo mecânico.
Anel anular (annular ring). É o “anel” de cobre da ilha que sobra ao redor do furo. Pode parecer detalhe, mas é um dos parâmetros mais críticos de confiabilidade: se o registro entre o furo e a ilha falha, o anel some de um lado (breakout) e a conexão fica fragilizada. O tema volta no capítulo de DFM.
Plano de cobre. Áreas grandes de cobre contínuo, usadas como planos de terra ou de alimentação. Em projetos de alta frequência, esses planos têm papel importante no controle de impedância.
Máscara de solda. O revestimento — em geral verde, mas pode ser de qualquer cor — que cobre o cobre que não deve receber solda. Protege o circuito contra oxidação e contra pontes de solda na montagem. Tem capítulo próprio.
Legenda (silkscreen). A camada de identificação — referências de componentes, marcações, logotipo — impressa sobre a máscara. Ver Legenda.
Acabamento superficial. A proteção aplicada sobre o cobre exposto — ilhas e furos — para mantê-lo soldável e protegido até a montagem: HASL, ENIG, OSP, entre outros. A escolha do acabamento afeta soldabilidade, vida útil, planaridade e custo, e tem capítulo dedicado, com tabela de decisão.
Atenção do comprador. Boa parte dos atritos entre quem compra e quem fabrica nasce de vocabulário. “Furo” pode ser furo de componente ou via; “espessura” pode ser do laminado ou do cobre; “tolerância” pode ser do furo ou do contorno. Ao longo deste Guia, sempre que um termo for ambíguo, deixamos explícito qual sentido está em jogo — porque na especificação a ambiguidade custa dinheiro.

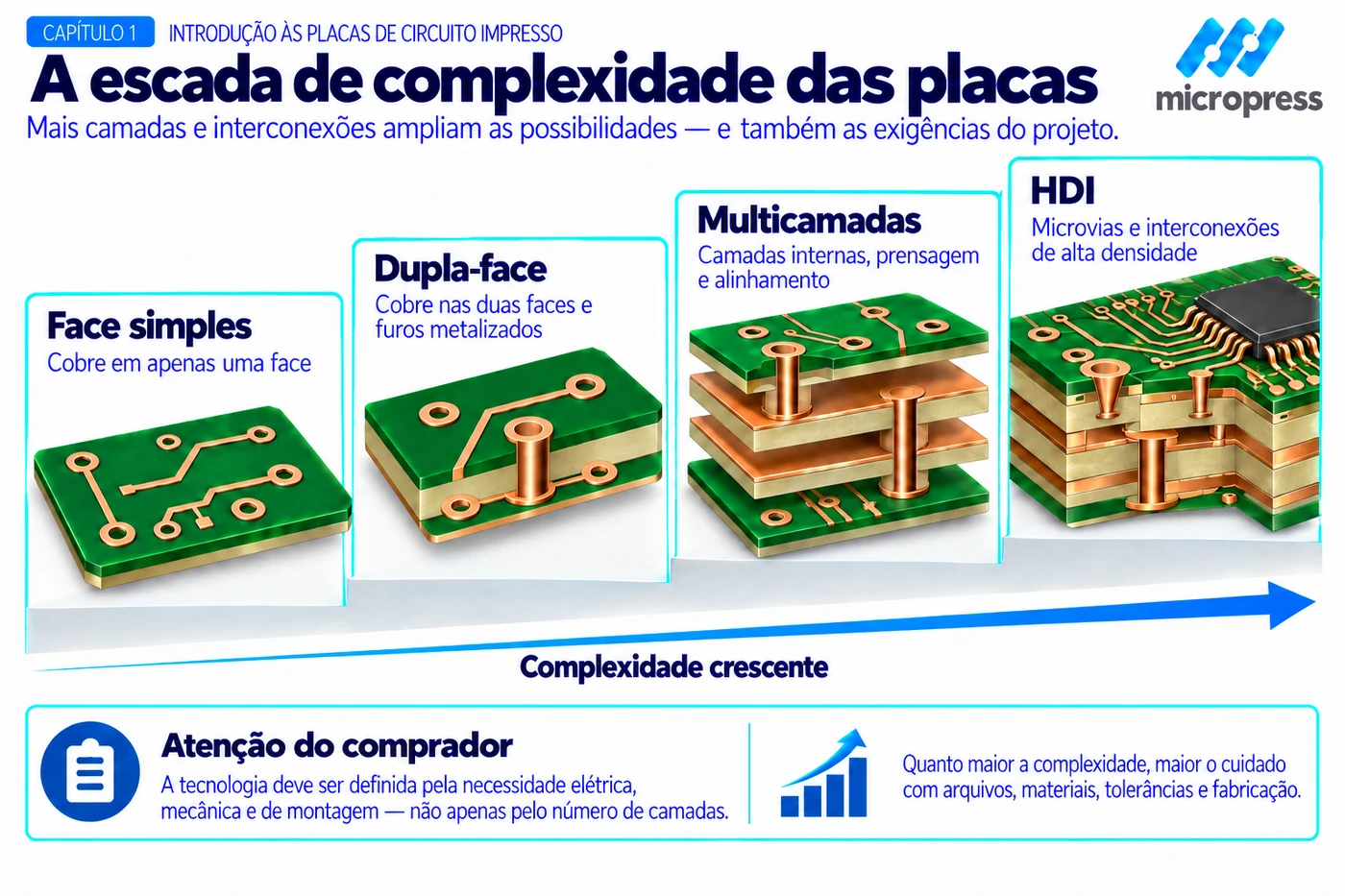

3. Os tipos de placa, por complexidade
As placas se organizam numa escada de complexidade. Subir um degrau quase sempre significa mais capacidade de roteamento, mais densidade — e mais custo e mais etapas de processo. Conhecer essa escada é o primeiro passo para não pagar por uma placa mais cara do que o seu projeto precisa, nem especificar uma mais simples do que ele exige.
Face simples (single-sided). Cobre em apenas uma face. É a placa mais barata e mais limpa de fabricar — sem furos metalizados. Domina aplicações de alto volume e baixo custo: fontes, iluminação, eletrônicos de consumo simples. Limita-se a circuitos que cabem num único plano.
Dupla-face (double-sided). Cobre nas duas faces, interligadas por furos metalizados. É o cavalo de batalha da indústria: resolve a enorme maioria dos projetos de média complexidade. Aqui já entram em cena a metalização de furos e todo o cuidado com anel anular e registro.
Multicamada (multilayer). Três ou mais camadas de cobre, separadas por dielétrico e prensadas num único bloco. Permite densidade e planos de terra e alimentação dedicados, essenciais em projetos rápidos e complexos. O custo sobe de forma significativa, porque entram lay-up — a montagem ordenada do “sanduíche” de camadas —, prensagem e furação de um conjunto laminado. A Micropress produz multicamadas conforme o projeto; quanto mais camadas, maiores o prazo e o custo. Ver Multilayer e HDI.
HDI (High Density Interconnect). Multicamada levada ao extremo da miniaturização, com microvias feitas a laser e empilhamento de camadas. É o que viabiliza smartphones e wearables. Exige processo e controle de outro patamar.
Flexível e rígido-flex. Em vez do laminado rígido, um substrato flexível — tipicamente poliimida — que permite dobrar a placa ou integrar partes rígidas e flexíveis num único conjunto. Comum em câmeras, dispositivos médicos e onde o espaço é tridimensional.
Metal-core (núcleo metálico / IMS). Placas construídas sobre um núcleo metálico — alumínio, cobre — para dissipar calor com eficiência. Aplicação clássica: módulos de LED de potência. A Micropress fabrica placas metal-core para diversas aplicações. Os materiais, limites e condições vigentes devem ser consultados na página Capacidade Técnica.
A pergunta certa nunca é “qual a melhor placa?”, e sim “qual o degrau mais barato que atende ao meu projeto com a confiabilidade exigida?”. Subir um degrau sem necessidade é desperdiçar dinheiro; ficar um degrau abaixo é comprar dor de cabeça. O resto deste Guia existe para você responder a essa pergunta com segurança.
O número de camadas, os materiais e os limites de fabricação praticados pela Micropress estão na Capacidade Técnica.
4. Por que o processo importa

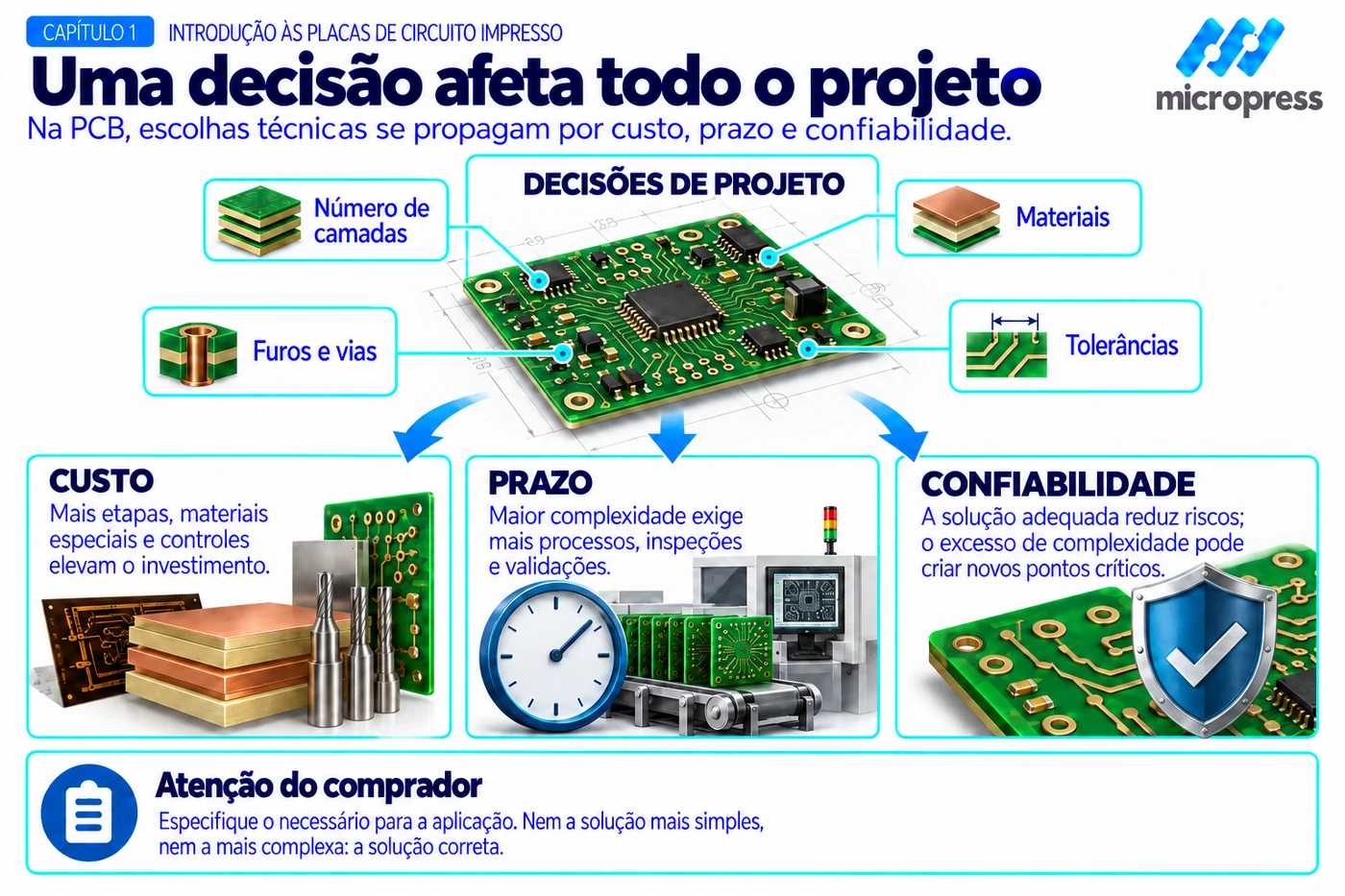

Volte por um instante à ideia do início: a placa é uma cadeia de processos. Isso tem uma consequência prática que atravessa o Guia inteiro — as decisões se propagam.
Escolher um laminado de alto Tg muda a furação e o desgaste de broca. Apertar a largura de trilha aproxima você do limite da corrosão. Especificar um furo muito pequeno numa placa espessa empurra a relação entre espessura e diâmetro do furo — o aspect ratio — para uma faixa onde a metalização fica difícil e a confiabilidade cai. Pedir ENIG em vez de HASL muda o custo, a planaridade e a soldabilidade. Nenhuma dessas escolhas é isolada: cada uma reverbera na etapa seguinte, no índice de refugo, no prazo e no preço. Frequentemente, uma decisão tomada durante o projeto repercute em diversas etapas da fabricação.
É por isso que este Guia não separa “projeto” de “fabricação” como se fossem mundos distintos. Os melhores projetistas e os compradores mais eficientes são justamente os que enxergam a placa pelos olhos de quem a fabrica. Ao final, a régua que você usa para olhar um desenho de placa muda: deixa de ser só “isso funciona?” e passa a incluir “isso se fabrica bem, barato e de forma confiável?”.
O percurso completo, etapa por etapa, também está no fluxograma de processos.
Por onde seguir
Os capítulos seguintes percorrem essa cadeia na ordem em que ela acontece na fábrica — começando pela matéria-prima de tudo: o laminado.
Este conteúdo corresponde ao Capítulo 1 — O que é uma placa de circuito impresso (e por que o processo importa) do Guia Profissional — Produção e Especificação de Placas de Circuito Impresso, de Gilmar Aparecido de Souza, 1ª edição, 2026, ISBN 978-65-02-22524-0. Adaptado para leitura na web.
